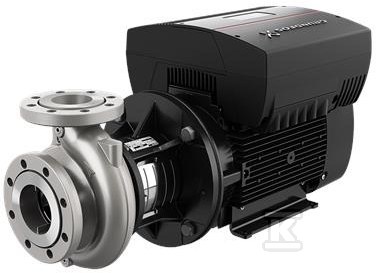

Pompa typu NBE 50-200/219 AAF2LESBQQEQWB, odśrodkowa, jednostopniowa 97710543

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa jednostopniowa, niezasysająca, z korpusem spiralnym i poziomym wałem przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wykonana zgodnie z ISO 5199 z wymiarami i osiągami nominalnymi według EN 733, ma osiowy króciec ssawny i promieniowy króciec tłoczny. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w ciasnych warunkach.

Konstrukcja i materiały odporne na korozję

Korpus hydrauliczny, wirnik i pierścień zużycia wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Wał to stal nierdzewna EN 1.4462 SAF 2205. Brak powłoki wewnętrznej korpusu. Uszczelnienie mechaniczne wału typu BQQE, pojedyncze, o wymiarach zgodnych z EN 12756, zapewnia szczelność przy pracy z wodą. Kołnierze ssawny i tłoczny spełniają EN 1092-1, klasa PN 16, co pozwala na pracę przy ciśnieniu roboczym do 16 bar. Wirnik jest hydraulicznie odciążony, a cała pompa statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Tolerancja charakterystyki ISO9906:2012 3B.

Parametry pracy i sterowanie

Urządzenie pracuje z prędkością bazową 2895 rpm i osiąga przepływ nominalny 91,84 m3/h przy wysokości podnoszenia 56,11 m. Średnica wirnika rzeczywista to 219 mm przy nominalnej 200 mm. Zintegrowana przetwornica częstotliwości umożliwia regulację prędkości w zakresie 360-4000 rpm bez dodatkowych szaf sterowniczych. Silnik 22 kW, 50 Hz, 3 x 380-480 V, prąd znamionowy 39,2-31,5 A, cos ? 0,94-0,93, 2 bieguny, klasa sprawności IE5, sprawność przy pełnym obciążeniu 92,9 %. Stopień ochrony IP55, klasa izolacji F. Smarowanie łożysk smarem, konstrukcja standardowa. Minimalny wskaźnik efektywności MEI ? 0,70.

Zastosowania i warunki instalacji

Przeznaczona do pompowania wody w zakresie temperatur -25 . 120 °C, temperatura doboru 20 °C, gęstość 998,2 kg/m3. Dopuszczalna temperatura otoczenia -20 . 50 °C. Połączenia DN 65 na ssaniu i DN 50 na tłoczeniu, PN 16. Masa netto 163 kg, masa brutto 188 kg, objętość transportowa 0,707 m3. Brak podstawy z blokiem wsporczym, konstrukcja close-coupled.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Stal nierdzewna i uszczelnienie BQQE sprawdzają się w ciągłej pracy z czystą wodą, a wbudowana regulacja pozwala dopasować punkt pracy do zmiennego zapotrzebowania bez wymiany pompy.
