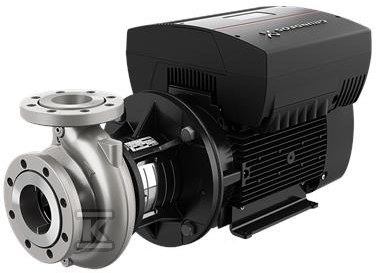

Pompa typu NBE 50-250/205 AAF2LESBQQEOWB, odśrodkowa, jednostopniowa 97710547

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Pompa typu NBE 50-250/205 AAF2LESBQQEOWB to jednostopniowa pompa odśrodkowa z korpusem spiralnym, króćcem ssawnym osiowym i tłocznym promieniowym, przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów, co skraca czas serwisu i umożliwia obsługę nawet większych jednostek przez jedną osobę z użyciem dźwigu.

Budowa, materiały i serwis

Urządzenie wykonano w wersji z poziomym wałem i konstrukcją umożliwiającą wyciąg tylny. Korpus pompy, wirnik oraz pierścień oporowy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał to stal nierdzewna EN 1.4462, SAF 2205. Uszczelnienie wału typu BQQE, pojedyncze, zgodne z EN 12756. Kołnierze ssawny DN 65 i tłoczny DN 50 wykonano w klasie PN 16, zgodnie z EN 1092-1 i EN 1092-2. Całość zaprojektowano według ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Smarowanie łożysk odbywa się smarem, obudowa silnika ma klasę IP55, izolacja klasy F. Masa netto to 147 kg, masa brutto 168 kg, objętość wysyłkowa 0,509 m3.

Parametry pracy i sterowanie

Pompa pracuje na bazie prędkości 2895 rpm. Przy nominalnym wirniku 250 mm, rzeczywista średnica wirnika wynosi 205 mm. Znamionowy przepływ to 69,58 m3/h przy wysokości podnoszenia 45,84 m, przy tolerancji krzywej ISO9906:2012 3B. Minimalny wskaźnik efektywności energetycznej MEI ? 0,67. Zakres temperatury pompowanej cieczy to -25 . 120 °C, przy wybranej temperaturze 20 °C i gęstości 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C, maksymalne ciśnienie robocze 16 bar.

Napęd to silnik 15 kW, 50 Hz, 3 x 380-480 V, prąd znamionowy 26,7-22,0 A, cos ? 0,94-0,92, 2 bieguny, klasa IE5, sprawność przy pełnym obciążeniu 92,8 %. Zakres prędkości silnika 360-4000 rpm. Wbudowana przetwornica częstotliwości umożliwia płynną regulację pracy bez dodatkowego sterownika zewnętrznego. Brak czujnika ciśnienia w standardzie.

Zastosowania i zgodność

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Nadaje się do pompowania wody w zakresie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m w całej rodzinie NB/NK.

Zgodność obejmuje ISO 5199 dla pomp odśrodkowych, EN 733 dla wymiarów i osiągów nominalnych 10 bar, PN 16 dla kołnierzy do DN 150, EN 1092-1/EN 1092-2 dla połączeń kołnierzowych oraz EN 12756 dla wymiarów mechanicznego uszczelnienia wału.
