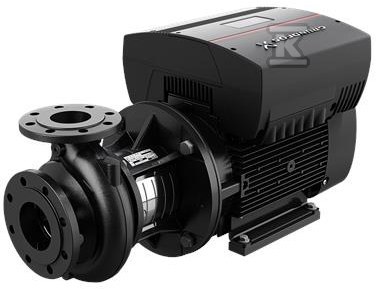

Pompa typu NBE 50-250/222 AASF2AESBQQEPWB, odśrodkowa, jednostopniowa 98979887

Pompa odśrodkowa jednostopniowa do instalacji wodnych i przemysłowych

Pompa typu NBE 50-250/222 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co upraszcza przegląd i wymianę części. Rozwiązanie jest projektowane zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi według EN 733, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. W zakresie do DN 150 pompa jest oznaczana jako PN 16 i może pracować przy ciśnieniu roboczym 16 bar.

Konstrukcja i serwisowanie

Układ back-pull-out umożliwia serwisowanie nawet dużych jednostek przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co ogranicza drgania i obciążenia łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu z gumowym falownikiem. Seria NB/NBE zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do wymagań instalacji zaopatrzenia w wodę, podnoszenia ciśnienia, tłoczenia cieczy w przemyśle, HVAC oraz nawadniania.

Napęd i regulacja prędkości

Pompa jest sprzężona bezpośrednio z wentylowanym, synchronicznym silnikiem z magnesami trwałymi. W obudowie zaciskowej silnika znajduje się przetwornica częstotliwości oraz regulator PI, co umożliwia płynną, ciągłą regulację prędkości obrotowej. Dzięki temu osiągi pompy można dopasować do aktualnego zapotrzebowania, bez dodatkowych armatur dławiącej. Warianty serii mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą lub w zewnętrzną przetwornicę Grundfos CUE.

Zastosowania i zgodność

Pompa sprawdza się w instalacjach, gdzie wymagane jest stabilne i ekonomiczne zasilanie:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach
• przemysłowe instalacje podnoszenia ciśnienia i tłoczenia cieczy
• systemy HVAC
• nawadnianie

Wymiary i osiągi nominalne zgodne z EN 733, kołnierze według EN 1092-2, konstrukcja według ISO 5199 oraz uszczelnienie według EN 12756 ułatwiają integrację z istniejącymi rurociągami i spełniają wymagania projektowe dla pomp przemysłowych. Do większości pomp typu NB dostępne są ramy podstawy, co upraszcza montaż i wyrównanie osi.
