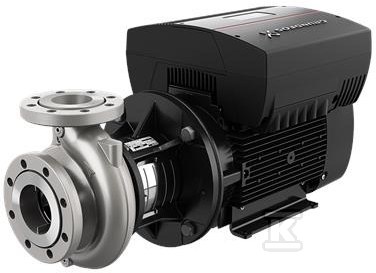

Pompa typu NBE 50-250/233 AAF2LESBQQEQWB, odśrodkowa, jednostopniowa 97711194

Uniwersalna pompa odśrodkowa do wody i cieczy przemysłowych

Pompa odśrodkowa jednostopniowa z serii NBE zapewnia niezawodne i ekonomiczne zasilanie w instalacjach, gdzie liczy się stabilny przepływ i długi czas pracy bezawaryjnej. Budowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale sprawdza się w obiegu zamkniętym i otwartym, zarówno w wodzie czystej, jak i w cieczach przemysłowych o zbliżonych właściwościach. Konstrukcja przeznaczona jest do pracy ciągłej w systemach zaopatrzenia w wodę, podnoszenia ciśnienia, tłoczenia cieczy w przemyśle, HVAC oraz nawadniania.

Konstrukcja back-pull-out i serwis

Seria NB/NBE opiera się na układzie back-pull-out, który pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani rurociągów. W praktyce oznacza to dostęp do części hydraulicznych od strony napędu, co skraca czas przeglądów i ogranicza prace przy instalacji. Nawet większe egzemplarze mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na mniejsze drgania i równomierną pracę łożysk.

Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające montaż i stabilizację zespołu napędowego na posadzce przemysłowej.

Zastosowania i zakres pracy

Zakres hydrauliczny serii obejmuje przepływy od 2 do 1300 m3/h przy wysokościach podnoszenia od 2 do 160 m, co pozwala dobrać urządzenie do małych instalacji budynków i dużych układów przemysłowych. Typowe zastosowania to:

• instalacje zaopatrzenia w wodę i sieci wodociągowe
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy o właściwościach zbliżonych do wody
• systemy HVAC i obiegi grzewczo-chłodnicze
• nawadnianie i układy rolnicze

Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje możliwość płynnej regulacji wydajności i dopasowania pracy do zmiennego zapotrzebowania.

Zgodność z normami i warunki pracy

Pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do normy EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w warunkach ciągłej pracy.
