Pompa typu NBE 50-315/344 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 97707420

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

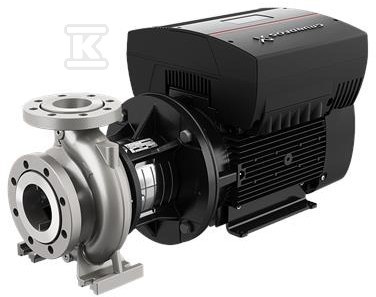

Pompa typu NBE 50-315/344 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem. Rozwiązanie z serii NB/NK przeznaczone jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, HVAC, podnoszenia ciśnienia oraz nawadniania. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację pracy bez dodatkowych urządzeń sterujących.

Budowa i materiały odporne na korozję

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów. Serwis można wykonać przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Korpus pompy wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Ten sam materiał zastosowano w wirniku oraz w pierścieniu bieżnym. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Uszczelnienie wału typu single z kodem BQQE spełnia wymiary zgodne z EN 12756. Tolerancja krzywej pracy to ISO9906:2012 3B, a konstrukcja łożysk to wersja standardowa smarowana smarem.

Obudowa pompy jest przystosowana do pracy z cieczą o temperaturze od -25 °C do 120 °C, przy temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Zakres temperatury otoczenia to -20 °C do 50 °C. Maksymalne ciśnienie pracy wynosi 16 bar przy połączeniu PN 16. Standard połączeń rurowych to EN 1092-1, przyłącze wlotowe DN 65, wylotowe DN 50. Pompa jest dostarczana z podstawą, bez podkładek.

Wydajność, sterowanie i dane elektryczne

Dane pracy podane dla prędkości 1447 obr/min to przepływ znamionowy 49,9 m3/h przy wysokości podnoszenia 35,85 m. Rzeczywista średnica wirnika wynosi 344 mm przy nominalnej 315 mm. Seria NB/NK w ogóle zapewnia zakres przepływu od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m.

Silnik o nominalnej mocy P2 11 kW pracuje w sieci 3 x 380-480 V, 50 Hz, z prądem znamionowym 20,2-16,4 A i współczynnikiem mocy cos fi 0,92-0,90. Prędkość nominalna silnika to 180-2200 obr/min, liczba biegunów 4. Klasa efektywności IE5 i sprawność przy pełnym obciążeniu 92,8 % przekładają się na niskie zużycie energii. Stopień ochrony IP55 i klasa izolacji F zapewniają trwałość w warunkach przemysłowych. Minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną.

Masa netto pompy to 199 kg, masa brutto 224 kg. Wbudowana przetwornica częstotliwości umożliwia regulację bez czujnika ciśnienia.

Zastosowania, normy i montaż

Pompa jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733, przy czym kołnierze do DN 150 są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Stal nierdzewna korpusu i wirnika oraz brak powłoki wewnętrznej obudowy sprawiają, że urządzenie dobrze sprawdza się przy tłoczeniu czystej wody.
