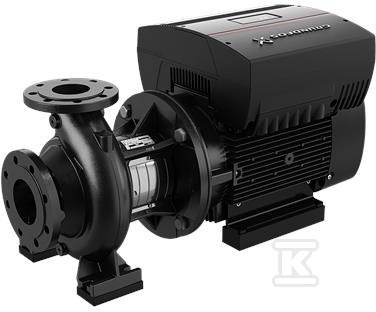

Pompa typu NBE 50-315/344 AASF2AESBQQENWA, odśrodkowa, jednostopniowa 98976085

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa typu NBE 50-315/344 AASF2AESBQQENWA to jednostopniowa pompa odśrodkowa z wlotem osiowym i poziomym wałem, przeznaczona do zastosowań wymagających stabilnego i ekonomicznego tłoczenia cieczy. Konstrukcja spiralnego korpusu z osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia przewidywalny charakter pracy w instalacjach wodnych, przemysłowych i HVAC. Symbol oznaczenia opisuje szczegółową konfigurację urządzenia, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub u przedstawiciela Grundfos.

Konstrukcja back-pull-out i serwisowanie

Budowa back-pull-out w serii NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to dostęp do części wirnikowych od strony napędowej, co skraca czas przeglądów i umożliwia obsługę nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres pracy i możliwości sterowania

Seria NB i NK obejmuje pompy o przepływie od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych instalacji podnoszenia ciśnienia, jak i większych układów przemysłowych. W omawianej wersji moc silnika wynosi 11,0 kW, a zakres przetwornika różnicy ciśnień to 0 - 6 bar.

Urządzenie może być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE. Integracja sterowania umożliwia dopasowanie pracy pompy do zmiennego zapotrzebowania instalacji i ograniczenie poboru energii w okresach częściowego obciążenia.

Zastosowania i zgodność z normami

Pompy NB i NK są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Wszystkie pompy są zgodne z ISO 5199. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, opisane w katalogu „Katalog pomp NB, NBE, NK, NKE” w części „Ramy podstawy pomp NB”.
