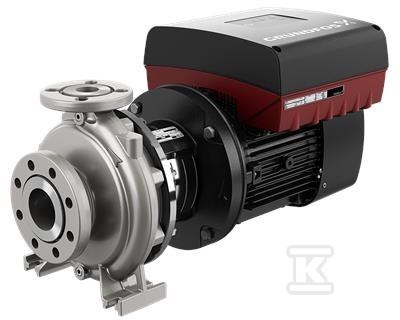

Pompa typu NBE 65-125/121 AAF2LESBQQEGWA, odśrodkowa, jednostopniowa 98111413

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa konsolno-monoblokowa z poziomym wałem i spiralną komorą kierowniczą przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych, HVAC i nawadniania. Budowa back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet w dużych instalacjach. Urządzenie pracuje z wodą w zakresie temperatur od -25 °C do 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3.

Konstrukcja back-pull-out i materiały odporne na korozję

Korpus spiralny wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Ten sam stop zastosowano w wirniku, a pierścień zużywający się również jest ze stali nierdzewnej. Wał ze stali nierdzewnej EN 1.4462 SAF 2205 o średnicy 24 mm zapewnia stabilność przy pracy z obciążeniem hydraulicznym. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, kod uszczelnienia BQQE, typ pojedynczy. Kołnierze ssawny i tłoczny zgodne są z EN 1092-2, standard przyłącza EN 1092-1, z dopuszczalnym ciśnieniem PN 16. Króciec ssawny osiowy DN 80, króciec tłoczny promieniowy DN 65. Pompa ma podstawę z nóżkami, kod przyłącza F2, wsparcie bloku N.

Konstrukcja back-pull-out oznacza, że silnik, podstawę silnika i wirnik można zdemontować bez ruszania korpusu ani instalacji rurowych. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Zastosowanie, zakres pracy i zgodność z normami

Pompy serii NB i NBE są zgodne z ISO 5199, wymiary i osiągi nominalne z EN 733 przy 10 bar, przy czym kołnierze do DN 150 włącznie są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Maksymalna temperatura otoczenia to 50 °C, maksymalne ciśnienie robocze 16 bar.

W praktyce seria zapewnia przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m. Dla omawianej konfiguracji nominalny przepływ wynosi 51,04 m3/h przy nominalnym podnoszeniu 3,227 m, przy prędkości obliczeniowej 1450 ob/min. Aktualny średnica wirnika to 121 mm, średnica nominalna wirnika 125 mm. Minimalny wskaźnik efektywności MEI ? 0,70.

Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

Sterowanie zintegrowane i parametry napędu

Napęd stanowi synchroniczny silnik na magnesach trwałych z chłodzeniem powietrznym, bezpośrednio sprzężony z pompą. Klasa efektywności energetycznej IE5, moc znamionowa P2 1,1 kW, zasilanie 3 x 380-500 V przy 60 Hz, prąd znamionowy 2,30-2,10 A, cos ? 0,90-0,74. Prędkość znamionowa silnika 180-2000 ob/min, 4 bieguny, sprawność silnika przy pełnym obciążeniu 87,2 %. Stopień ochrony IP55, klasa izolacji F, z ochroną silnika. Oznaczenie montażowe IM V1/B5.

Wbudowany falownik częstotliwości z regulatorem PI w skrzynce zaciskowej umożliwia płynne, stałe regulowanie prędkości obrotowej i dostosowanie charakterystyki pracy do wymagań. Panel HMI300 graficzny oraz moduł funkcyjny FM300 Advanced zapewniają obsługę i monitoring. Masa netto ok. 55 kg, masa brutto ok. 65 kg, objętość dostawy 0,178 m3.
