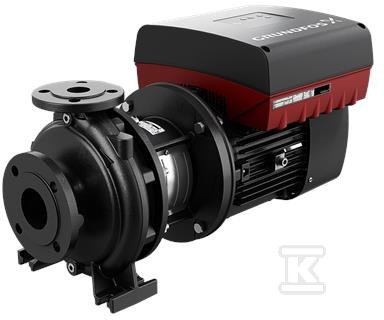

Pompa typu NBE 65-125/125 AAF2AESBAQELWB, odśrodkowa, jednostopniowa 99099772

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa z serii NB/NBE to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania cieczą w instalacjach przemysłowych, wodociągowych i HVAC. Jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia stabilną pracę przy poziomym wale. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację wydajności bez dodatkowych urządzeń zewnętrznych.

Budowa, materiały i serwis

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas przeglądów i pozwala jednej osobie obsłużyć nawet większe agregaty przy pomocy dźwigu. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Korpus pompy wykonano z żeliwa szarego EN-GJL-250, odpowiednik ASTM class 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, odpowiednik ASTM class 30, współpracuje z pierścieniem mosiężnym. Wał ze stali nierdzewnej EN 1.4301 AISI 304 zapewnia odporność na korozję w typowych warunkach pracy z wodą. Uszczelnienie wału typu Single o kodzie BAQE ma wymiary zgodne z EN 12756. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary nominalne odnoszą się do EN 733. Dla kołnierzy do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym do 16 bar.

Praca, sterowanie i warunki instalacji

Układ przeznaczony jest do tłoczenia wody o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy od 0 °C do 120 °C, przy temperaturze pracy odniesienia 20 °C. Zakres temperatury otoczenia wynosi od -20 °C do 50 °C. Przyłącze ssawne DN 80 i tłoczne DN 65 ułatwiają integrację z istniejącymi rurociągami.

W punkcie pracy opartym na prędkości 2898 obr/min pompa osiąga przepływ znamionowy ok. 106,9 m3/h przy wysokości podnoszenia ok. 14,48 m. Rzeczywista średnica wirnika to 127 mm przy średnicy nominalnej 125 mm. Tolerancja krzywej spełnia ISO9906:2012 3B2. Smarowanie łożysk odbywa się smarem.

Napęd to silnik 5,5 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 10,3-8,20 A, cos ? 0,92-0,88. Klasa efektywności IE5 i sprawność przy pełnym obciążeniu 92,7 % przekładają się na niższe zużycie energii w ciągłej pracy. Stopień ochrony IP55 i klasa izolacji F zapewniają odporność na warunki instalacyjne. Minimalny wskaźnik sprawności MEI ? 0,70. Masa netto ok. 76 kg, masa brutto ok. 93 kg.

Zastosowania i zgodność

Pompa spełnia wymagania ISO 5199 dla pomp przemysłowych i jest stosowana w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Dzięki zgodności z EN 1092-2, EN 12756 i EN 733 oraz możliwości pracy do 16 bar, urządzenie pasuje do standardowych ram podstawy firmy Grundfos i współpracuje z przetwornicami MGE ze zintegrowaną elektroniką lub zewnętrzną przetwornicą CUE.
