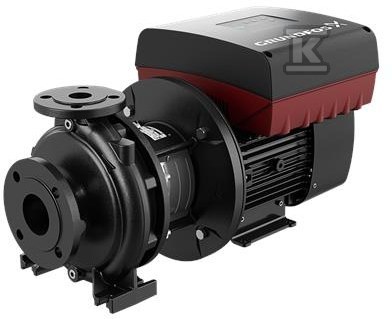

Pompa typu NBE 65-125/144 AAF2AESBAQENWB, odśrodkowa, jednostopniowa 99102275

Pompa monoblokowa z wlotem osiowym do ciągłej regulacji wydajności

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, zaprojektowana zgodnie z ISO 5199 i o wymiarach nominalnych wg EN 733. Wersja NBE 65-125/144 pracuje z kołnierzami PN 16 zgodnymi z EN 1092-2, co pozwala na ciśnienie robocze do 16 bar przy kołnierzach do DN 150. Wał poziomy i konstrukcja back-pull-out ułatwiają montaż i serwis bez demontażu rurociągów.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem. W skrzynce zaciskowej silnika umieszczono zintegrowaną przetwornicę częstotliwości i regulator PI. Dzięki temu prędkość obrotowa jest regulowana w sposób ciągły, a osiągi pompy dopasowują się do aktualnego zapotrzebowania, co ogranicza pracę na zaworze i zmniejsza zużycie energii w instalacjach o zmiennym obciążeniu.

Uszczelnienie wału z mieszkiem gumowym jest nieodciążone i wykonane w wymiarach zgodnych z DIN EN 12756. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Taki układ ogranicza drgania i obciążenia mechaniczne, co przekłada się na stabilną pracę i mniejsze wymagania konserwacyjne.

Konstrukcja i serwisowanie back-pull-out

Korpus spiralny z poziomym wałem i osiowym wlotem zapewnia kompaktowe gabaryty przy zachowaniu dobrej hydrauliki. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rur przyłączeniowych. W praktyce oznacza to, że nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji.

Wymiary kołnierzy ssawnego i tłocznego są zgodne z EN 1092-2, a nominalne wymiary i osiągi z EN 733. Dla pomp z kołnierzami do DN 150 oznaczenie PN 16 pozwala na pracę przy 16 bar, podczas gdy baza konstrukcyjna jest projektowana na 10 bar. Mechaniczne uszczelnienie wału w normie EN 12756 ułatwia dostęp do części zamiennych i zapewnia powtarzalność montażu.

Zastosowania i kompatybilność

Seria NB i NBE jest uniwersalna i sprawdza się tam, gdzie potrzebne jest niezawodne i ekonomiczne zasilanie cieczą. Typowe obszary to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe tłoczenie cieczy i układy recyrkulacji,
• systemy HVAC do obiegu wody grzewczej i chłodniczej,
• nawadnianie i instalacje przemysłowe wymagające stabilnego przepływu.

Do większości pomp typu NB dostępne są ramy podstawy producenta, co ułatwia stabilny montaż i wyrównanie wału. Pompy mogą być łączone z silnikiem MGE ze zintegrowaną przetwornicą lub z zewnętrzną przetwornicą CUE, w zależności od potrzeb sterowania.

Parametry pracy i zgodność z normami

Cała rodzina pomp NB/NK zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych instalacji i dużych układów przemysłowych. Zgodność z ISO 5199 potwierdza konstrukcję pompy odśrodkowej do ogólnego zastosowania, a wyważenie ISO 1940-1 klasa 6,3 ogranicza wibracje.

Regulacja prędkości przez wbudowaną przetwornicę i regulator PI umożliwia pracę w trybie zmiennym bez dodatkowych urządzeń zewnętrznych. W praktyce instalator uzyskuje gotowy agregat monoblokowy z wlotem osiowym, łatwy w montażu, serwisowalny bez demontażu rurociągów i przystosowany do pracy w instalacjach wodnych i HVAC.
