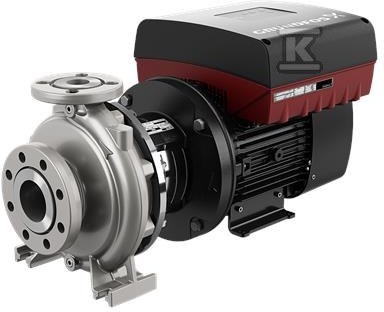

Pompa typu NBE 65-125/144 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99103578

Pompa odśrodkowa jednostopniowa do wody i cieczy przemysłowych

NBE 65-125/144 AAF2LESBQQENWB to normalnie ssąca pompa monoblokowa z wlotem osiowym, zaprojektowana do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, HVAC, nawadnianiu oraz w przemyśle. Wykonanie zgodne z ISO 5199 zapewnia powtarzalność wymiarów i osiągów, a konstrukcja back-pull-out pozwala na serwis bez demontażu korpusu ani rurociągów. Pompa łączy korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale, co upraszcza montaż w układach poziomych i ułatwia dostęp do wirnika.

Konstrukcja i serwisowanie back-pull-out

Korpus spiralny z poziomym wałem i osiowym wlotem ssawnym to układ typowy dla pomp uniwersalnych NB/NK. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, w wersji PN 16 do DN 150, co pozwala na pracę przy ciśnieniu roboczym 16 bar mimo nominalnego oznaczenia EN 733 na 10 bar. Uszczelnienie wału ma wymiary zgodne z EN 12756, w tym przypadku w formie nieodciążonego uszczelnienia z mieszkiem gumowym. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona wg ISO 1940-1 klasa 6,3. Dzięki konstrukcji back-pull-out silnik, podstawa silnika, pokrywa i wirnik wyciągane są jako zespół bez naruszania obudowy pompy ani rur, co ogranicza czas przestoju i pozwala jednej osobie obsłużyć nawet większe rozmiary przy użyciu dźwigu.

Napęd z magnesami stałymi i sterowanie zintegrowane

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co daje możliwość płynnej regulacji prędkości i utrzymania zadanej wartości ciśnienia lub przepływu bez dodatkowych szaf sterowniczych. W rodzinie NBE/NK dostępna jest też wersja z silnikiem MGE ze zintegrowaną przetwornicą lub z zewnętrzną przetwornicą Grundfos CUE, w zależności od potrzeb instalacji. Takie rozwiązanie sprawdza się w układach wymagających oszczędności energii przy zmiennym zapotrzebowaniu, np. w instalacjach zaopatrzenia w wodę i przemysłowym podnoszeniu ciśnienia.

Zastosowania i zgodność z normami

Pompy serii NB i NK pokrywają szeroki zakres hydrauliczny, od ok. 2 do 1300 m3/h przy wysokościach podnoszenia od 2 do 160 m, co czyni je uniwersalnym wyborem do pięciu głównych obszarów: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Zgodność z ISO 5199 dotyczy wykonania pompy, wymiary i osiągi nominalne odnoszą się do EN 733, a kołnierze do EN 1092-2. Mechaniczne uszczelnienie wału spełnia EN 12756. Numer katalogowy 99103578 identyfikuje konkretną konfigurację NBE 65-125/144 AAF2LESBQQENWB, przeznaczoną do zastosowań, w których liczy się trwałość, łatwość obsługi i możliwość precyzyjnego sterowania przepływem.
