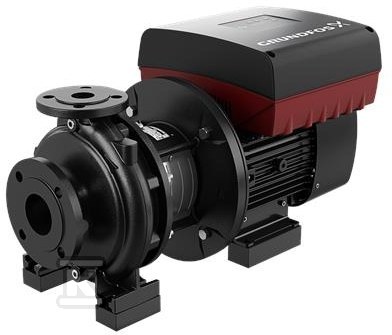

Pompa typu NBE 65-125/144 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101763

Uniwersalna pompa odśrodkowa do niezawodnego zasilania i podnoszenia ciśnienia

Pompa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Rozwiązanie przeznaczone do ciągłej pracy w instalacjach, gdzie liczy się stabilny przepływ i możliwość szybkiego serwisu bez rozbierania rurociągów. Konstrukcja back-pull-out w serii NB pozwala zdjąć silnik, podstawę silnika i wirnik bez demontażu korpusu ani przewodów, co w praktyce oznacza obsługę nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Konstrukcja ułatwiająca montaż i serwis

Budowa z korpusem spiralnym i poziomym wałem zapewnia prosty montaż w układach poziomych. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk w pracy ciągłej. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w standardowych warunkach eksploatacji.

• konstrukcja back-pull-out do demontażu silnika i wirnika bez ruszania korpusu i rurociągów
• osiowy króciec ssawny i promieniowy króciec tłoczny
• hydraulicznie odciążone wirniki
• statyczne wyważenie ISO 1940-1 klasa 6,3

Dostępne są ramy podstawy konstrukcji Grundfos dla większości pomp typu NB, co upraszcza posadowienie agregatu i wyrównanie osi.

Zakres pracy i typowe zastosowania

Seria NB i NK pokrywa szeroki zakres hydrauliczny, od 2 do 1300 m3/h przy wysokości podnoszenia od 2 do 160 m. Taki zakres pozwala dobrać agregat zarówno do małych instalacji użyteczności publicznej, jak i do większych układów przemysłowych.

Stosowana jest w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Symbol oznaczenia pompy opisuje jej konkretną konfigurację. Dokładny dobór parametrów roboczych wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem.

Zgodność z normami i możliwości wyposażenia

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

• zgodność z ISO 5199
• kołnierze EN 1092-2
• wymiary nominalne EN 733, 10 bar, PN 16 do DN 150
• uszczelnienie wału EN 12756

Agregat może być wyposażony w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje możliwość regulacji prędkości obrotowej i dopasowania charakterystyki do zmiennego zapotrzebowania instalacji.
