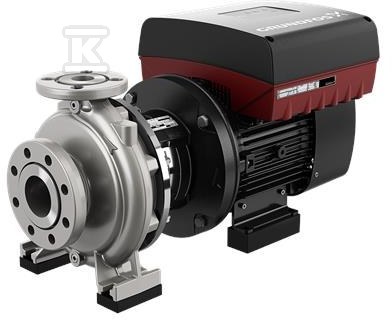

Pompa typu NBE 65-125/144 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100244

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczą

Pompy serii NB i NBE to uniwersalne maszyny odśrodkowe z korpusem spiralnym, przeznaczone do zastosowań, w których liczy się stabilne i ekonomiczne podnoszenie ciśnienia. Symbol oznaczenia opisuje konkretną konfigurację wykonania, dlatego dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub konsultacji z przedstawicielem. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż w układzie liniowym i poprawia stabilność całej jednostki.

Konstrukcja i serwisowanie bez demontażu rurociągów

Urządzenie ma jednostopniową budowę odśrodkową z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. W pompach NB zastosowano konstrukcję back-pull-out, która pozwala zdjąć silnik, podstawę silnika i wirnik bez rozbierania korpusu ani odcinania rurociągów. W praktyce oznacza to możliwość obsługi nawet dużych agregatów przez jedną osobę przy użyciu dźwigu.

Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Taki balans ogranicza drgania i obciążenia łożysk, co przekłada się na spokojniejszą pracę i mniejsze zużycie elementów mechanicznych. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co zapewnia łatwą dostępność części zamiennych i powtarzalność montażu.

Zastosowania i zakres pracy

Zakres hydrauliczny rodziny obejmuje przepływy od 2 do 1 300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę zarówno do małych instalacji, jak i do większych układów przemysłowych. Typowe obszary to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

Pompa może być dostarczona z silnikiem MGE ze zintegrowaną przetwornicą częstotliwości lub z zewnętrzną przetwornicą Grundfos CUE. Integracja napędu z regulacją obrotów ułatwia dopasowanie wydajności do zmiennego zapotrzebowania i ogranicza pracę poza punktem optymalnym.

Zgodność z normami i parametry połączeń

Wszystkie pompy są zgodne z ISO 5199. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar, co rozszerza możliwości zastosowania w instalacjach o wyższych wymaganiach ciśnieniowych.

Taka kombinacja parametrów konstrukcyjnych, normowych i serwisowych sprawia, że agregat sprawdza się zarówno u instalatora potrzebującego szybkiego montażu i łatwego dostępu do wirnika, jak i u użytkownika końcowego oczekującego stabilnej pracy w ciągłych cyklach.
