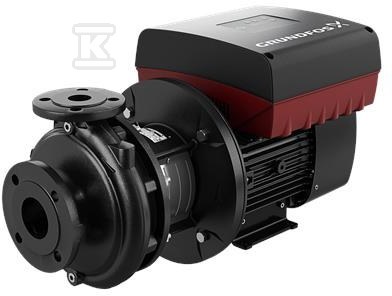

Pompa typu NBE 65-160/157 AAF2AESBQQENWB, odśrodkowa, jednostopniowa 99102358

Uniwersalna pompa odśrodkowa do ciągłej pracy w instalacjach przemysłowych i wodociągowych

Pompa typu NBE 65-160/157 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Konstrukcja z osiowym króćcem ssawnym, promieniowym króćcem tłocznym i poziomym wałem zapewnia stabilną pracę przy stałym lub zmiennym zapotrzebowaniu. Symbol oznaczenia określa szczegółową konfigurację urządzenia, a dokładny dobór parametrów wymaga zapoznania się z instrukcją producenta lub konsultacji z przedstawicielem Grundfos. Do większości pomp serii NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia trwałe osadzenie na posadzce.

Budowa ułatwiająca montaż i serwis

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet większych jednostek przez jedną osobę przy użyciu dźwigu. Masa urządzenia wynosi ok. 110 kg.

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3, a wirniki są hydraulicznie odciążone, co przekłada się na mniejsze obciążenia łożysk i spokojniejszą pracę.

Zastosowania i zgodność z normami

Pompy NB i NK sprawdzają się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Wykonanie spełnia wymagania ISO 5199. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zakres pracy i sterowanie

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych instalacji użyteczności publicznej, jak i większych układów przemysłowych.

Urządzenie może być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania instalacji.
