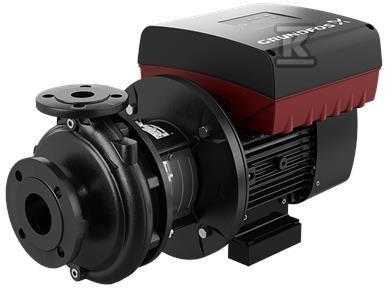

Pompa typu NBE 65-160/157 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99100102

Uniwersalna pompa odśrodkowa do wody czystej i lekko zanieczyszczonej

Pompa NBE 65-160/157 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do tłoczenia cienkich, czystych lub lekko zanieczyszczonych cieczy bez abrazyjnych i włóknistych zanieczyszczeń. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu i rurociągów, co ułatwia serwis nawet przy większych jednostkach. Wirnik jest hydraulicznie odciążony i wyważony dynamicznie, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Budowa i materiały

Korpus spiralny wykonano z żeliwa EN-GJL-250, klasa ASTM 35, z wewnętrzną powłoką CED. Wirnik z żeliwa EN-GJL-200, klasa ASTM 30, współpracuje z pierścieniami zużywającymi z mosiądzu. Wał ze stali nierdzewnej EN 1.4301 AISI 304 o średnicy 24 mm zapewnia odporność na korozję w typowych instalacjach wodnych. Uszczelnienie mechaniczne wału typu BQQE jest pojedyncze i wykonane zgodnie z EN 12756. Kołnierze ssawny DN 80 i tłoczny DN 65 są zgodne z EN 1092-2, klasa PN 16, co pozwala na pracę przy maksymalnym ciśnieniu roboczym 16 bar. Pompa nie ma stóp, jest przystosowana do montażu na bloku wspornym. Łożyskowanie smarowane jest smarem, a tolerancja charakterystyki spełnia ISO9906:2012 3B. Minimalny wskaźnik efektywności energetycznej MEI ? 0,70.

Napęd z wbudowaną przetwornicą i sterowanie

Zastosowano trójfazowy silnik MGE z kołnierzem IEC, klasy efektywności IE5, o mocy znamionowej 11 kW, zasilany 3 x 380-500 V 50 Hz, prąd znamionowy 20,3-16,0 A, cos ? 0,93-0,90. Obudowa IP55 i izolacja klasy F zapewniają pracę w warunkach instalacyjnych do 50 °C otoczenia. Prędkość znamionowa silnika 360-4000 obr/min, a prędkość pompy na której oparte są dane to 2901 obr/min przy sprawności 93,1 %. Wbudowana przetwornica częstotliwości z regulatorem PI znajduje się w skrzynce zaciskowej silnika, więc nie jest wymagana dodatkowa ochrona silnika. Zintegrowane zabezpieczenia termiczne i przeciążeniowe chronią zarówno silnik, jak i elektronikę. Pulpit umożliwia ustawienie zadanej wartości, pracę w trybie MIN/MAX lub STOP. Zaciski pozwalają na podłączenie bezpotencjałowego styku start/stop, zdalnego zadajnika analogowego 0-5 V, 0-10 V, 0(4)-20 mA, zasilania 5 V dla potencjometru, czujnika 0-5 V/0-10 V/0(4)-20 mA z zasilaniem 24 V, wymuszenia sterowania MIN/MAX, bezpotencjałowego przekaźnika sygnału awarii oraz magistrali RS485 GENIbus.

Zastosowania i warunki pracy

Pompa jest przeznaczona do wody w zakresie temperatury cieczy -25 . 120 °C, przy wybranej temperaturze pracy 20 °C i gęstości 998,2 kg/m3. Przy wirniku o średnicy rzeczywistej 157 mm, nominalnie 160 mm, osiąga przepływ znamionowy 102 m3/h przy wysokości podnoszenia 26,42 m. Spełnia wymagania ISO 5199, a wymiary kołnierzy są zgodne z EN 1092-2. W praktyce znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, HVAC oraz nawadnianiu. Masa netto 118 kg, masa brutto 140 kg, objętość wysyłkowa 0,509 m3.
