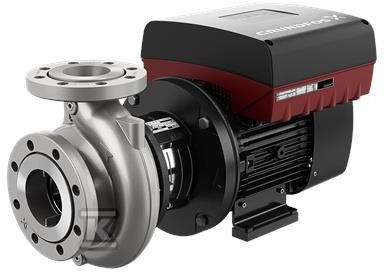

Pompa typu NBE 65-160/157 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100571

Jednostopniowa pompa odśrodkowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa normalnie ssąca z osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do tłoczenia wody w instalacjach wymagających stabilnego ciśnienia i łatwego serwisu. Konstrukcja z poziomym wałem i spiralnym korpusem zapewnia przewidywalną charakterystykę pracy, a zintegrowana przetwornica częstotliwości pozwala na płynną regulację prędkości bez dodatkowych szaf sterowniczych. Rozwiązanie jest projektowane zgodnie z ISO 5199, z wymiarami i osiągami nominalnymi wg EN 733, i pracuje z kołnierzami PN 16 wg EN 1092-1.

Konstrukcja back-pull-out i materiały ze stali nierdzewnej

Korpus pompy wykonano ze stali nierdzewnej EN 1.4408, odpowiednik ASTM CF8M, z wirnikiem z tej samej stali. Wał z stali nierdzewnej EN 1.4401, AISI 316, ogranicza ryzyko korozji w kontakcie z wodą w szerokim zakresie temperatur. Uszczelnienie wału typu Single o kodzie BQQE, nieodciążone z mieszkiem gumowym, ma wymiary zgodne z DIN EN 12756.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów. W praktyce serwis ogranicza się do odkręcenia zespołu napędowego od strony tłocznej, co skraca czas przestoju i pozwala jednej osobie z dźwigiem obsłużyć nawet większe egzemplarze. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Łożyska smarowane są smarem, a obudowa pompy nie ma powłoki wewnętrznej.

Połączenia kołnierzowe to DN 80 na wlocie i DN 65 na wylocie, ciśnienie znamionowe PN 16, standard EN 1092-1. Maksymalne ciśnienie pracy wynosi 16 bar. Zakres temperatury otoczenia to -20 °C . 50 °C, a cieczy roboczej -25 °C . 120 °C przy gęstości odniesienia ok. 998,2 kg/m3. Tolerancja krzywej spełnia ISO9906:2012 3B.

Wydajność, sterowanie i dane silnika

Punkt pracy opisany w danych katalogowych to prędkość pompy 2901 obr/min, przepływ znamionowy 102 m3/h przy wysokości podnoszenia 26,42 m. Rzeczywista średnica wirnika to 157 mm przy nominalnej 160 mm. Minimalny wskaźnik sprawności MEI ? 0,70 wskazuje na efektywne wykorzystanie energii w typowych warunkach.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, o nominalnej mocy P2 11 kW. Częstotliwość podstawowa 50 Hz, napięcie nominalne 3 x 380-500 V, prąd znamionowy 20,3-16,0 A, współczynnik mocy cos ? 0,93-0,90. Silnik ma klasę efektywności IE5 i sprawność przy pełnym obciążeniu 93,1 %. Liczba biegunów 2, prędkość nominalna w zakresie 360-4000 obr/min, co wynika z wbudowanej przetwornicy częstotliwości. Stopień ochrony IP55 i klasa izolacji F zapewniają pracę w typowych warunkach przemysłowych.

Masa netto wynosi 127 kg, masa brutto 148 kg. Przetwornica jest wbudowana, czujnik ciśnienia nie jest przewidziany w standardzie.

Zastosowania i zgodność z normami

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki zakresowi temperatur cieczy i materiałom ze stali nierdzewnej nadaje się do czystej wody w obiegu zamkniętym i otwartym, gdzie wymagana jest odporność na korozję i niski koszt utrzymania.

Zgodność obejmuje ISO 5199 dla pomp odśrodkowych, EN 733 dla wymiarów i osiągów nominalnych, EN 1092-2 dla kołnierzy w rodzinie NB/NK, EN 12756 dla wymiarów mechanicznego uszczelnienia wału. W pompach z kołnierzami do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar przy oznaczeniu PN 16. Statyczne wyważenie wg ISO 1940-1 klasa 6,3 ogranicza drgania, a hydrauliczne odciążenie wirnika zmniejsza obciążenie łożysk.
