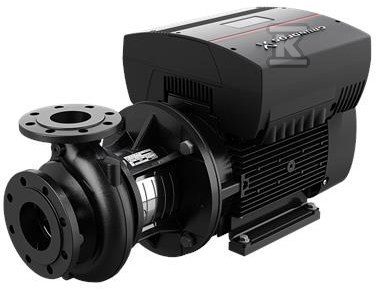

Pompa typu NBE 65-160/173 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98844654

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę, HVAC i przemysłu

Pompa typu NBE 65-160/173 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, z poziomym wałem. Rozwiązanie z rodziny NB/NK zostało zaprojektowane jako uniwersalne źródło niezawodnego i ekonomicznego zasilania cieczą w instalacjach przemysłowych i użyteczności publicznej. Symbol oznaczenia określa szczegółową konfigurację, a dokładny dobór parametrów roboczych wymaga weryfikacji w instrukcji producenta lub konsultacji z przedstawicielem.

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy serwis i mniejszą ingerencję w instalację, a nawet większe egzemplarze mogą być obsługiwane przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a całość jest statycznie wyważona zgodnie z ISO 1940-1, klasa 6,3, co przekłada się na stabilną pracę i mniejsze drgania.

Budowa, materiały i obsługa

Korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem to klasyczny układ dla pomp jednostopniowych o szerokim zakresie przepływu. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji. Kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do normy EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Dostępność ram podstawy Grundfos dla większości pomp typu NB pozwala na stabilne posadowienie i łatwiejszy montaż w układach stacjonarnych. W ofercie przewidziano możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą częstotliwości lub zewnętrznej przetwornicy Grundfos CUE, co daje elastyczność w regulacji wydajności i dopasowaniu do zmiennego zapotrzebowania instalacji.

Zastosowania i zakres pracy

Seria NB i NK sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę,
• przemysłowe instalacje podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Zakres pracy całej rodziny obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na pokrycie zarówno małych obiegów technologicznych, jak i większych systemów dystrybucji. Dzięki temu jedna platforma konstrukcyjna może być wykorzystywana w różnych obiektach, od budynków użyteczności publicznej po zakłady przemysłowe.

Zgodność z normami i warunki eksploatacji

Wszystkie pompy są zgodne z ISO 5199, co potwierdza spełnienie wymagań dotyczących konstrukcji, badań i oznakowania pomp odśrodkowych. Zgodność z EN 1092-2 dla kołnierzy oraz EN 12756 dla uszczelnienia wału ułatwia integrację z istniejącymi rurociągami i skraca czas uruchomienia.

Konstrukcja back-pull-out, wyważenie wirnika i hydrauliczne odciążenie to cechy, które w praktyce przekładają się na mniejszą awaryjność, krótszy czas przestoju i prostsze czynności konserwacyjne. Dla instalatora oznacza to mniej prac przy montażu i serwisie, dla użytkownika końcowego - stabilne parametry pracy i przewidywalne koszty utrzymania.
