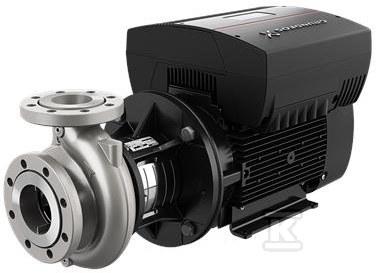

Pompa typu NBE 65-160/177 AAF2LESBQQEPWB, odśrodkowa, jednostopniowa 97711201

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja z poziomym wałem i możliwością serwisowania w układzie back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co skraca czas obsługi. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min i dopasowanie pracy do zmiennego zapotrzebowania instalacji.

Konstrukcja i materiały odporne na korozję

Korpus pompy, pierścień ślizgowy oraz wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Brak wewnętrznej powłoki w obudowie oznacza bezpośredni kontakt przetłaczanej cieczy z materiałem konstrukcyjnym, co przy zastosowaniu stali nierdzewnej zapewnia odporność na korozję w typowych zastosowaniach wodnych.

Uszczelnienie wału typu pojedynczego BQQE ma wymiary zgodne z EN 12756. Wirniki są hydraulicznie odciążone, a wszystkie elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a cała pompa spełnia wymagania ISO 5199. Wymiary i osiągi nominalne odnoszą się do normy EN 733, przy czym przy kołnierzach do DN 150 pompa jest oznaczona PN 16 i może pracować przy ciśnieniu roboczym 16 bar.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem ułatwia montaż w układach z prostą geometrią rurociągu
• materiały ze stali nierdzewnej w kluczowych elementach hydraulicznych ograniczają ryzyko korozji przy wodzie o temperaturze do 120 °C

Wydajność i sterowanie

Dane katalogowe odnoszą się do prędkości 2895 obr/min. Przy tej prędkości pompa osiąga przepływ znamionowy 116,8 m3/h przy wysokości podnoszenia 34,68 m. Średnica wirnika rzeczywista wynosi 177 mm przy średnicy nominalnej 160 mm. Tolerancja krzywej pracy to ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70 świadczy o wysokiej efektywności hydraulicznej.

Napęd to silnik o mocy znamionowej P2 18,5 kW, klasa IE5, sprawność przy pełnym obciążeniu 92,8 %. Silnik 2-biegunowy pracuje przy częstotliwości 50 Hz, napięciu 3 x 380-480 V i prądzie znamionowym 33,0-27,8 A, współczynnik mocy cos phi 0,94-0,92. Obudowa silnika klasy IP55 i izolacja klasy F zapewniają ochronę w typowych warunkach przemysłowych. Łożyska smarowane są smarem, a izolacja łożyska strony N to Steel Bearing.

Czujnik ciśnienia nie jest przewidziany w standardzie. Zakres pracy silnika 360-4000 obr/min pozwala na dostosowanie punktu pracy do aktualnego zapotrzebowania bez zmiany hydrauliki.

Montaż i warunki pracy

Przyłącze wlotowe DN 80, wylotowe DN 65, standard połączeń rurowych EN 1092-1, ciśnienie znamionowe połączenia PN 16. Maksymalne ciśnienie pracy to 16 bar. Pompa nie ma stóp montażowych i nie jest dostarczana z blokiem podpierającym.

Zakres temperatury otoczenia to -20 . 50 °C. Przetaczana ciecz to woda o gęstości 998,2 kg/m3 przy temperaturze pracy 20 °C, dopuszczalny zakres temperatury cieczy -25 . 120 °C. Masa netto wynosi 142 kg, masa brutto 164 kg, objętość wysyłkowa 0,509 m3.

• króćce DN 80/DN 65 umożliwiają bezpośrednie połączenie z typową instalacją przemysłową
• brak stóp upraszcza montaż na ramie podstawy Grundfos
• szeroki zakres temperatur cieczy i otoczenia pozwala na pracę w nieogrzewanych pomieszczeniach technicznych

Zastosowania w instalacjach

Pompa jest stosowana w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m w gamie NB/NBE/NK/NKE pokazują uniwersalność rodziny, a konkretny wariant 65-160/177 pokrywa zapotrzebowanie średnich instalacji przemysłowych i komunalnych.

Stal nierdzewna w części hydraulicznej ogranicza osadzanie i korozję przy ciągłej pracy z wodą.
