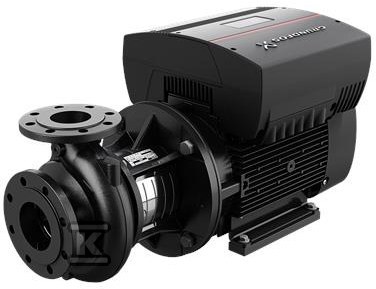

Pompa typu NBE 65-160/177 AASF2AESBAQEPWB, odśrodkowa, jednostopniowa 98157819

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą częstotliwości

Jednostopniowa pompa odśrodkowa normalnie ssąca przeznaczona do tłoczenia wody w instalacjach przemysłowych i użyteczności publicznej. Model NBE 65-160/177 AASF2AESBAQEPWB, katalog 98157819, łączy korpus spiralny z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co skraca czas serwisu i umożliwia pracę jednej osoby z użyciem dźwigu.

Pompa jest zaprojektowana zgodnie z ISO 5199, a wymiary i nominalne osiągi odpowiadają EN 733. Kołnierze ssawny i tłoczny wykonane są wg EN 1092-2, PN 16, co przy maksymalnym ciśnieniu pracy 16 bar daje zapas do zastosowań wymagających podwyższonego ciśnienia. Mechaniczne uszczelnienie wału o kodzie BAQE ma wymiary zgodne z EN 12756, typ single z mieszkiem gumowym. Wirnik o rzeczywistej średnicy 177 mm przy nominalnej 160 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona wg ISO 1940-1 klasa 6,3.

Budowa, materiały i serwisowalność

Korpus pompy wykonany jest z żeliwa szarego EN-GJL-250, ASTM class 35, z wewnętrzną powłoką CED. Wirnik to żeliwo EN-GJL-200, ASTM class 30. Wał ze stali nierdzewnej EN 1.4301, AISI 304, współpracuje z pierścieniem mosiężnym. Łożyska smarowane są smarem, a konstrukcja nie wymaga podkładek montażowych.

Konstrukcja back-pull-out to praktyczna zaleta przy przeglądach. Demontaż zespołu napędowego odbywa się od tyłu, bez rozcinania instalacji. Pompa jest dostarczana z podkładkami, co ułatwia montaż na ramie podstawy Grundfos. Masa netto wynosi 146 kg, masa brutto 167 kg, a wymiary przyłączy to DN 80 na ssaniu i DN 65 na tłoczeniu.

Parametry pracy i sterowanie

Urządzenie pracuje z wodą o gęstości ok. 998,2 kg/m3 w zakresie temperatury cieczy 0 - 120 °C, przy typowej temperaturze pracy 20 °C. Zakres temperatury otoczenia to -20 - 50 °C. Dane katalogowe odnoszą się do prędkości pompy 2895 obr/min, przy przepływie znamionowym 116,8 m3/h i wysokości podnoszenia 35,38 m. Tolerancja krzywej to ISO9906:2012 3B, a minimalny wskaźnik sprawności MEI ? 0,70.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem. Moc nominalna P2 to 18,5 kW przy 50 Hz, napięciu 3 x 380-480 V i prądzie znamionowym 33,0-27,8 A. Współczynnik mocy cos ? wynosi 0,94-0,92, sprawność silnika przy pełnym obciążeniu 92,8 %, klasa efektywności IE5, 2 bieguny. Silnik ma ochronę IP55 i klasę izolacji F, a zakres prędkości dzięki wbudowanej przetwornicy częstotliwości to 360-4000 obr/min.

W skrzynce zaciskowej silnika umieszczono wbudowaną przetwornicę częstotliwości z regulatorem PI. Sterowanie jest w pełni zintegrowane, bez dodatkowego czujnika ciśnienia. Rozwiązanie pozwala na płynną regulację wydajności i utrzymanie zadanej wartości, co ogranicza rozruchy i zużycie energii w pracy zmienno-przepływowej.

Zastosowania i warunki instalacji

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki kołnierzom PN 16 i maksymalnemu ciśnieniu pracy 16 bar nadaje się do sieci wymagających stabilnego ciśnienia roboczego.

Montaż zgodny ze standardem połączeń rurowych EN 1092-2 ułatwia integrację z istniejącymi rurociągami. Stal nierdzewna wału i powłoka CED w komorze pompy zwiększają odporność na korozję w typowych wodach użytkowych. Praca w zakresie temperatur cieczy 0 - 120 °C pozwala na zastosowanie zarówno w obiegu zimnym, jak i w instalacjach grzewczych.

Zgodność z ISO 5199, EN 1092-2, EN 733 oraz EN 12756 dla uszczelnienia ułatwia dobór i akceptację przez instalatorów.
