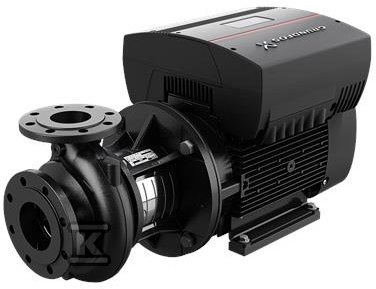

Pompa typu NBE 65-160/177 AASF2AESBQQEPWB, odśrodkowa, jednostopniowa 98979888

Uniwersalna pompa odśrodkowa z wlotem osiowym do zastosowań przemysłowych i komunalnych

Pompa typu NBE 65-160/177 AASF2AESBQQEPWB to jednostopniowa pompa odśrodkowa monoblokowa z normalnym ssaniem, zaprojektowana do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wykonana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami według EN 733, łączy osiowy króciec ssawny z promieniowym króćcem tłocznym i poziomym wałem. Rozwiązanie z silnikiem MGE z magnesami stałymi i zintegrowaną przetwornicą częstotliwości pozwala na precyzyjną regulację pracy bez dodatkowych szaf sterowniczych.

Konstrukcja i serwisowanie

Korpus spiralny z poziomym wałem i konstrukcją back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy ani rurociągów. W praktyce oznacza to serwisowanie bez rozcinania instalacji, co skraca czas przestoju. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk.

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Silnik jest połączony ze sprzęgłem z pompą, a w jego skrzynce zaciskowej umieszczono przetwornicę częstotliwości oraz regulator PI. Mechaniczne uszczelnienie wału jest nieodciążone, z mieszkiem gumowym, o wymiarach zgodnych z DIN EN 12756.

Zgodność z normami i parametry pracy

Pompa jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny wykonano według EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym kołnierze do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

W rodzinie NB/NK osiągi obejmują przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. Dla konkretnego wykonania NBE 65-160/177 dobór punktu pracy wymaga weryfikacji w instrukcji producenta lub u przedstawiciela, ponieważ symbol określa szczegółową konfigurację.

Obszary zastosowań

Pompy NB i NBE sprawdzają się tam, gdzie potrzebne jest pewne i ekonomiczne tłoczenie cieczy. Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, systemy HVAC oraz nawadnianie. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację agregatu.
