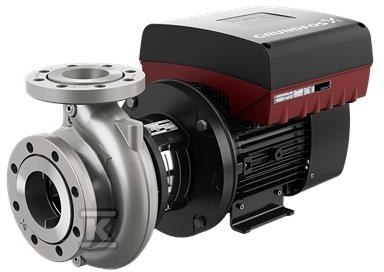

Pompa typu NBE 65-200/162 AAF2LESBQQENWB, odśrodkowa, jednostopniowa 99102406

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem to uniwersalne rozwiązanie do niezawodnego i ekonomicznego zasilania. Konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet największych jednostek przy użyciu dźwigu przez jedną osobę. Pompa jest przeznaczona do czystej wody i cieczy o podobnych właściwościach fizycznych i chemicznych, z zakresem temperatury płynu od -25 do 120 °C przy temperaturze otoczenia od -20 do 50 °C.

Konstrukcja z materiałów nierdzewnych i serwisowanie bez demontażu rurociągów

Korpus pompy, wirnik i pierścień oporowy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, a wał ze stali nierdzewnej EN 1.4462, SAF 2205. Uszczelnienie wału typu pojedynczego BQQE ma wymiary zgodne z EN 12756. Wirnik jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3.

Kołnierze ssawny i tłoczny są zgodne z EN 1092-1 i EN 1092-2, a cała pompa spełnia wymagania ISO 5199. Wymiary i osiągi nominalne odnoszą się do EN 733, przy czym przy kołnierzach do DN 150 pompa jest oznaczona jako PN 16 i może pracować przy ciśnieniu roboczym do 16 bar. Łożyskowanie smarowane jest smarem, obudowa silnika ma klasę IP55, a izolacja klasy F.

Praca w szerokim zakresie parametrów z klasą efektywności IE5

Układ napędowy to silnik 2-biegunowy o mocy znamionowej 11 kW, zasilany 3 x 380-500 V, 50 Hz, prąd znamionowy 20,3-16,0 A, współczynnik mocy 0,93-0,90. Silnik osiąga sprawność 93,1 % przy pełnym obciążeniu i klasę efektywności IE5, a wskaźnik minimalnej efektywności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Wbudowana przetwornica częstotliwości umożliwia regulację prędkości w zakresie 360-4000 obr/min. Dane katalogowe odnoszą się do prędkości 2901 obr/min przy wirniku o średnicy rzeczywistej 162 mm, nominalnej 200 mm. W tym punkcie pompa zapewnia przepływ 80,03 m3/h przy wysokości podnoszenia 30,32 m. Tolerancja charakterystyki to ISO9906:2012 3B. Połączenia to ssanie DN 80 i tłoczenie DN 65 przy klasie ciśnieniowej PN 16. Masa netto to 120 kg, brutto 141 kg, objętość wysyłkowa 0,509 m3.

Zastosowania w instalacjach wodnych, HVAC i przemyśle

Pompa sprawdza się w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie,
• przemysłowe instalacje podnoszenia ciśnienia.

Kompaktowa budowa close-coupled bez stóp ułatwia montaż w ograniczonej przestrzeni. Dzięki stali nierdzewnej i uszczelnieniu BQQE urządzenie jest odporne na korozję i nadaje się do długotrwałej pracy z wodą o gęstości ok. 998,2 kg/m3. Zintegrowana przetwornica pozwala na dopasowanie pracy do zmiennego zapotrzebowania bez dodatkowych sterowników zewnętrznych.
