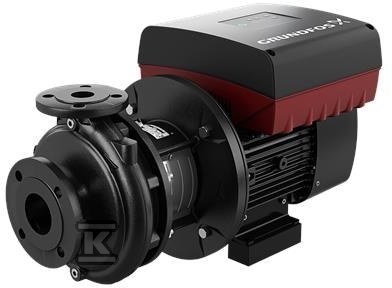

Pompa typu NBE 65-200/162 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99101899

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i przemysłowych

Pompa typu NBE 65-200/162 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Konstrukcja z poziomym wałem i rozwiązaniem back-pull-out pozwala na serwis bez demontażu korpusu ani rurociągów, co skraca czas prac konserwacyjnych i ogranicza przestoje. Seria NB i NBE jest projektowana zgodnie z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Kołnierze ssawny i tłoczny wykonane są wg EN 1092-2, a pompy z kołnierzami do DN 150 włącznie oznaczone są jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Konstrukcja back-pull-out i materiały

Budowa back-pull-out umożliwia wyjęcie silnika, podstawy silnika, pokrywy i wirnika bez rozłączania korpusu pompy od instalacji. W praktyce oznacza to, że nawet większe agregaty mogą być serwisowane przez jedną osobę przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu z niezrównoważonym gumowym miechem zgodnym z DIN EN 12756. W pompach NB konstrukcja back-pull-out ogranicza ingerencję w rurociąg podczas wymiany części wirnikowych.

Sterowanie i dopasowanie do zapotrzebowania

Wersja NBE jest zintegrowana z silnikiem synchronicznym z magnesami trwałymi, chłodzonym wentylatorem, sprzężonym bezpośrednio z pompą. W obudowie zaciskowej silnika znajduje się przetwornica częstotliwości oraz regulator PI, co pozwala na ciągłą regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania. Rozwiązanie to sprawdza się w układach z zmiennym poborem, gdzie utrzymanie stałego ciśnienia lub przepływu jest istotne dla efektywności energetycznej. W ofercie serii przewidziano również możliwość zastosowania silnika MGE ze zintegrowaną przetwornicą lub zewnętrznej przetwornicy Grundfos CUE.

Zastosowania i zgodność z normami

Pompy NB i NBE są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala na dobór agregatu do zarówno małych instalacji użyteczności publicznej, jak i większych układów przemysłowych. Zgodność z ISO 5199, EN 733, EN 1092-2 oraz EN 12756 ułatwia integrację z istniejącymi instalacjami i zapewnia przewidywalność montażową. Dostępne są ramy podstawy konstrukcji Grundfos, co upraszcza posadowienie i wyrównanie agregatu.
