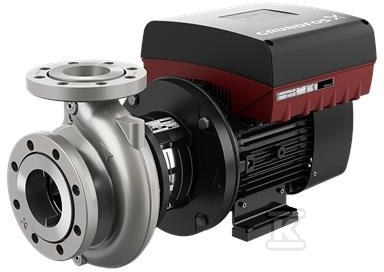

Pompa typu NBE 65-200/162 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100577

Uniwersalna pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Uniwersalna pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Wykonanie ze stali nierdzewnej, wbudowana przetwornica częstotliwości oraz konstrukcja back-pull-out. Przepływ nominalny ok. 80,03 m3/h przy wysokości podnoszenia ok. 30,32 m uzyskany jest przy wirniku o rzeczywistej średnicy 162 mm i nominalnej 200 mm.

Budowa i materiały odporne na korozję

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wał z EN 1.4401, AISI 316. Pierścień zużycia z EN 1.4517, ASTM CD4MCuN. Uszczelnienie mechaniczne wału BQQE ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny spełniają EN 1092-2, EN 1092-1.

Konstrukcja back-pull-out w wersji NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu lub rurociągów. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony. Tolerancja krzywej ISO9906:2012 3B. Maksymalne ciśnienie pracy to 16 bar przy klasie ciśnieniowej PN 16, a smarowanie łożysk odbywa się smarem.

Parametry pracy i sterowanie zintegrowaną przetwornicą

Przeznaczona do pompowania wody o gęstości ok. 998,2 kg/m3 w zakresie temperatur od -25 °C do 120 °C, przy temperaturze pracy 20 °C. Zakres temperatur otoczenia od -20 °C do 50 °C. Prędkość z nastawy fabrycznej ok. 2901 rpm, a silnik pozwala na regulację w zakresie 360-4000 rpm dzięki wbudowanej przetwornicy częstotliwości.

Napęd to silnik 11 kW, 50 Hz, 3 x 380-500 V, prąd znamionowy 20,3-16,0 A, cos ? 0,93-0,90, 2 bieguny. Klasa efektywności IE5 z efektywnością silnika przy pełnym obciążeniu 93,1 % i minimalnym wskaźnikiem efektywności IE min 0,70. Stopień ochrony IP55, klasa izolacji F. Łożysko po stronie przeciwnej do sprzęgła w wykonaniu Steel Bearing. Masa netto ok. 129 kg, masa brutto ok. 150 kg, objętość transportowa 0,509 m3.

Zastosowania instalacyjne i zgodność normowa

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Króciec ssawny DN 80 i tłoczny DN 65. Zgodność z ISO 5199 oraz wymiary nominalne zgodne z EN 733, 10 bar, przy czym kołnierze do DN 150 włącznie pozwalają na pracę do 16 bar.

Wykonanie bez powłoki wewnętrznej korpusu, brak bloku podstawowego w standardzie, a obecność bloku wsporczego.
