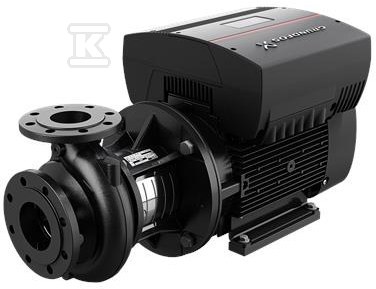

Pompa typu NBE 65-200/177 AASF2AESBQQEOWB, odśrodkowa, jednostopniowa 98979890

Pompa do niezawodnego zasilania i podnoszenia ciśnienia w instalacjach przemysłowych i wodociągowych

Jednostopniowa pompa odśrodkowa typu NBE 65-200/177, katalog 98979890, to uniwersalne rozwiązanie do ekonomicznego i stabilnego tłoczenia cieczy. Wykonana jako pompa niesamosprawna z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale, sprawdza się tam, gdzie wymagana jest trwała praca przy zmiennym zapotrzebowaniu. Konstrukcja przeznaczona jest do montażu w instalacjach wodociągowych, przemysłowych i HVAC, a jej parametry projektowe pozwalają na dopasowanie do szerokiego zakresu przepływów i wysokości podnoszenia w ramach serii NB/NBE.

Konstrukcja back-pull-out i serwisowanie

Budowa back-pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i uszczelnienia przy przeglądzie lub wymianie, a w większych jednostkach serwis może wykonać jedna osoba przy użyciu dźwigu. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co ogranicza drgania i obciążenia łożysk.

Uszczelnienie wału ma wymiary zgodne z EN 12756. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Zgodność z normami i zakres pracy

Pompa zaprojektowana jest według ISO 5199, co dotyczy wykonania, wymiarów i oznaczeń pomp odśrodkowych. Seria NB/NK zapewnia przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pozwala na dobór jednostki do konkretnego punktu pracy instalacji. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające stabilny montaż i wyrównanie z rurociągiem.

Wykonanie z poziomym wałem i bliskim sprzężeniem z silnikiem sprzyja kompaktowemu rozmieszczeniu w pomieszczeniach pompowni i na obiektach przemysłowych. Dzięki temu instalacja zajmuje mniej miejsca, a połączenia hydrauliczne pozostają proste i czytelne.

Sterowanie wydajnością i typowe zastosowania

Wersja NBE jest zintegrowana z silnikiem synchronicznym z magnesami trwałymi, chłodzonym wentylatorem. Silnik jest blisko sprzężony z pompą, a w skrzynce zaciskowej znajduje się przetwornica częstotliwości oraz regulator PI. Rozwiązanie umożliwia ciągłą, zmienną regulację prędkości obrotowej i dopasowanie wydajności do aktualnego zapotrzebowania bez dodatkowych armatur dławiącej.

Pompy NB i NK stosowane są w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• HVAC
• nawadnianie

Dzięki temu typowi sterowania pompa może pracować ekonomicznie przy częściowym obciążeniu, utrzymując zadane ciśnienie lub przepływ w sieci. Warianty z serii mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą lub w zewnętrzną przetwornicę Grundfos CUE, w zależności od potrzeb automatyki obiektu.
