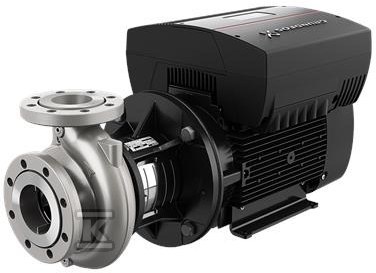

Pompa typu NBE 65-200/190 AAF2LESBQQEPWB, odśrodkowa, jednostopniowa 97711229

Pompa odśrodkowa jednostopniowa NBE 65-200/190 do wody i instalacji przemysłowych

Pompa typu NBE 65-200/190 AAF2LESBQQEPWB, katalog 97711229, to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Wykonanie back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwisowanie nawet większych jednostek przez jedną osobę z użyciem dźwigu. Konstrukcja jest zgodna z ISO 5199, a kołnierze ssawny i tłoczny z normą EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733, przy czym kołnierze do DN 150 są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Konstrukcja i materiały

Urządzenie ma konstrukcję konsolno-monoblokową z możliwością demontażu tylnej części. Wirnik o bieżącym średnicy 190 mm przy nominalnej średnicy 200 mm jest hydraulicznie odciążony i statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, kod uszczelnienia BQQE, typ pojedynczy, przy średnicy wału 24 mm.

Korpus pompy wykonano ze stali nierdzewnej EN 1.4517, odpowiednik ASTM CD4MCuN. Ten sam materiał zastosowano do wirnika EN 1.4517 / ASTM CD4MCuN oraz pierścienia zużywającego się. Wał ze stali nierdzewnej EN 1.4462, SAF 2205. Kod materiału L, kod gumy E. Króciec ssawny DN 80, króciec tłoczny DN 65, standard połączenia EN 1092-1, dopuszczalne ciśnienie PN 16. Maksymalna temperatura otoczenia 40 °C. Masa netto 208 kg, masa brutto 233 kg, objętość dostawy 0,707 m3. Minimalny wskaźnik efektywności MEI ? 0,70.

Sterowanie, silnik i parametry pracy

Pompa jest bezpośrednio sprzężona z synchronicznym silnikiem na magnesach trwałych z chłodzeniem powietrznym. Silnik klasy IE3 o mocy znamionowej P2 18,5 kW, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 37,0-31,0 A, cos ? 0,91-0,88. Prędkość znamionowa silnika 480-3540 ob/min, przy prędkości obliczeniowej pompy 2930 ob/min. Sprawność silnika przy pełnym obciążeniu 92,4 %, 2 bieguny, klasa izolacji F, stopień ochrony IP55, ochrona silnika tak. Montaż wg IEC 34-7 IM B35, numer silnika 85901266.

Wbudowany falownik częstotliwości z regulatorem PI w skrzynce zaciskowej zapewnia płynną regulację prędkości obrotowej i możliwość korekty charakterystyki pracy. Panel sterowania standard, moduł funkcyjny PUMP I/O. Tolerancje pracy wg ISO9906:2012 3B, typ wykonania A, konstrukcja łożysk standard.

Przeznaczona do wody, zakres temperatur czynnika -25 °C … 120 °C, temperatura robocza odniesienia 20 °C, gęstość 998,2 kg/m3. Nominalny przepływ 110,1 m3/h przy nominalnym podnoszeniu 42,87 m. Seria NB/NK pokrywa zakresy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.

Zastosowania i zgodność z normami

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Zgodność z ISO 5199, kołnierze EN 1092-2, uszczelnienie EN 12756, wymiary nominalne EN 733. Maksymalne ciśnienie robocze 16 bar. Brak podstawy z nóżkami, kod podparcia N, kod przyłącza F2.
