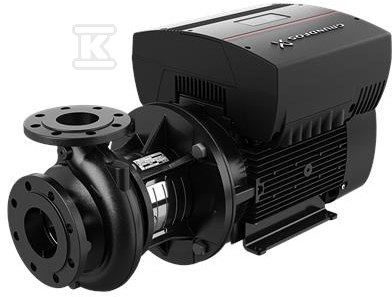

Pompa typu NBE 65-200/198 AAF2AESBAQEQWB, odśrodkowa, jednostopniowa 96539044

Uniwersalna pompa odśrodkowa do zasilania i podnoszenia ciśnienia w instalacjach przemysłowych i HVAC

Jednostopniowa pompa odśrodkowa z bliskim sprzężeniem to rozwiązanie do niezawodnego i ekonomicznego tłoczenia cieczy w wymagających środowiskach. Konstrukcja close-coupled z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia prosty montaż w układach rurociągowych i łatwy dostęp do części hydraulicznych. Pompa jest przeznaczona do pracy ciągłej w instalacjach zaopatrzenia w wodę, podnoszenia ciśnienia, przesyłu cieczy przemysłowych, HVAC oraz nawadniania.

Konstrukcja i materiały

Korpus spiralny z uszczelnieniem O-ring między korpusem a pokrywą ogranicza przecieki i ułatwia rozbiórkę. Hydraulika korpusu i wirnika jest zoptymalizowana pod kątem sprawności, a wirniki są hydraulicznie odciążone. W pompach NB konstrukcja back-pull-out pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co umożliwia serwis nawet największych jednostek przez jedną osobę przy użyciu dźwigu.

• korpus spiralny, osiowy króciec ssawny, promieniowy króciec tłoczny, poziomy wał
• uszczelnienie mechaniczne wału o wymiarach zgodnych z EN 12756
• kołnierze ssawny i tłoczny zgodne z EN 1092-2
• powłoka CED zwiększająca odporność na korozję
• dostępność w różnych materiałach wykonania korpusu, wirnika i pierścienia zużywającego się
• warianty uszczelnienia wału i materiałów roboczych

Zastosowania i warunki pracy

Pompa sprawdza się w instalacjach ciepłowniczych, systemach grzewczych dla bloków mieszkalnych, klimatyzacji, chłodzenia, mycia oraz innych systemach przemysłowych. Typowa praca obejmuje instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC i nawadnianie.

• przepływ w gamie pomp od 2 do 1300 m3/h
• wysokość podnoszenia w gamie pomp od 2 do 160 m
• prędkość obrotowa 2900 rpm w wersji 3-fazowej
• możliwość pracy przy ciśnieniach PN 10, PN 16 i PN 25 bar
• pompy z kołnierzami do DN 150 mogą pracować przy ciśnieniu roboczym 16 bar, wymiary nominalne zgodne z EN 733

Standardy, kompatybilność i serwis

Wszystkie pompy są zgodne z ISO 5199, a wymiary i osiągi nominalne są zgodne z EN 733. Kołnierze są zgodne z EN 1092-2, a uszczelnienie mechaniczne z EN 12756. Wirniki i elementy wirujące są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

• możliwość wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę CUE
• dostępność silników IE2 i IE3
• konstrukcja back-pull-out ułatwiająca konserwację bez rozcinania rurociągów
• zgodność z głównymi normami dla pomp odśrodkowych jednostopniowych
