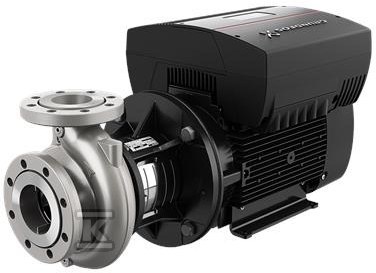

Pompa typu NBE 65-200/198 AAF2LESBQQEQWB, odśrodkowa, jednostopniowa 97711242

Jednostopniowa pompa odśrodkowa do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą częstotliwości przeznaczona jest do niezawodnego i ekonomicznego zasilania wodą oraz innymi cieczami w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC i nawadniania. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas serwisu nawet przy dużych agregatach. Agregat pracuje z wirnikiem o rzeczywistej średnicy 198 mm przy nominalnej 200 mm, osiągając przy prędkości 2895 obr/min przepływ znamionowy 104,9 m3/h przy wysokości podnoszenia 46,64 m. Zintegrowana przetwornica pozwala regulować prędkość w zakresie 360-4000 obr/min, a minimalny wskaźnik sprawności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny.

Budowa i materiały odporne na korozję

Korpus spiralny wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, tak samo jak pierścień ślizgowy i wirnik. Wał z stali nierdzewnej EN 1.4462, SAF 2205 zapewnia odporność na korozję w kontakcie z wodą w zakresie temperatury cieczy -25 °C do 120 °C przy gęstości odniesienia 998,2 kg/m3. Uszczelnienie wału typu pojedynczego BQQE spełnia wymiary EN 12756. Łożyska smarowane są smarem, a obudowa silnika ma klasę ochrony IP55 i izolacji F. Przyłącze ssawne osiowe DN 80 i tłoczne promieniowe DN 65 zgodne ze standardem EN 1092-1, ciśnienie nominalne PN 16. Masa netto 168 kg, masa brutto 192 kg, objętość wysyłkowa 0,707 m3. Brak stóp i bloku wsporczego w standardzie.

Parametry pracy i sterowanie

Układ napędowy to silnik 22 kW, 2-biegunowy, 50 Hz, 3 x 380-480 V, prąd znamionowy 39,2-31,5 A, współczynnik mocy 0,94-0,93. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 92,9 % pozwalają na ograniczenie poboru energii w pracy ciągłej. Przetwornica częstotliwości jest wbudowana, czujnik ciśnienia nie jest przewidziany w standardzie. Zakres temperatury otoczenia -20 °C do 50 °C, maksymalne ciśnienie pracy 16 bar. Tolerancja krzywej ISO9906:2012 3B, konstrukcja łożysk standardowa, izolacja łożyska N-end ze stali.

Zastosowania i zgodność z normami

Pompa spełnia wymagania ISO 5199, kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733. Dla kołnierzy do DN 150 oznaczenie PN 16 umożliwia pracę przy ciśnieniu roboczym 16 bar. Wirniki są hydraulicznie odciążone, a cały agregat jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3.

Typowe zastosowania wynikające z danych technicznych:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia,
• przemysłowe tłoczenie cieczy,
• systemy HVAC,
• nawadnianie.

Konstrukcja z poziomym wałem, króćcem ssawnym osiowym i tłocznym promieniowym zapewnia łatwy montaż w układach rurowych o kącie 90° między ssaniem a tłoczeniem.
