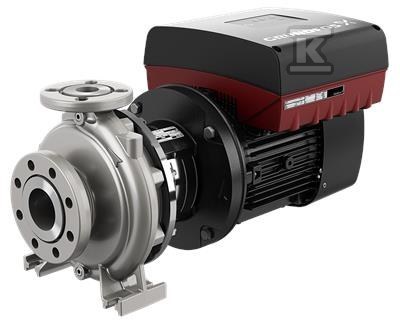

Pompa typu NBE 65-200/205 AAF2LESBQQEJWA, odśrodkowa, jednostopniowa 99100401

Pompa odśrodkowa jednostopniowa do wody, HVAC i przemysłu

Uniwersalna pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, HVAC, przemysłowych i nawadniających. Wykonana zgodnie z ISO 5199 z wymiarami i osiągami nominalnymi według EN 733, z kołnierzami PN 16 o wymiarach EN 1092-1. Wał poziomy, konstrukcja back pull-out umożliwia zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów.

Konstrukcja, materiały i uszczelnienie

Korpus pompy, wirnik i pierścień ślizgowy wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał to stal nierdzewna EN 1.4462, SAF 2205. Uszczelnienie wału typu BQQE, pojedyncze, z gumowym falownikiem, zgodne z DIN EN 12756. Pompa ma stopki montażowe, smarowane łożyska i hydraulicznie odciążony wirnik. Statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3 ułatwia pracę przy zmiennych prędkościach i ogranicza drgania. Brak powłoki wewnętrznej korpusu.

• kołnierze ssawny DN 80 i tłoczny DN 65, PN 16, standard EN 1092-1
• stal nierdzewna elementów mokrych zapewnia odporność na wodę w zakresie temperatury -25 . 120 °C

Praca, wydajność i sterowanie

Dane katalogowe odnoszą się do prędkości 1450 rpm. Przepływ nominalny 54 m3/h przy wysokości podnoszenia 12,8 m, przy rzeczywistej średnicy wirnika 205 mm, nominalnej 200 mm. Tolerancja krzywej ISO9906:2012 3B2. Zintegrowana przetwornica częstotliwości pozwala na regulację prędkości w zakresie 180-2200 rpm, co umożliwia dopasowanie pracy do zmiennego zapotrzebowania.

Napęd to silnik 3 kW, 4-biegunowy, 50 Hz, 3 x 380-500 V, prąd znamionowy 5,80-4,60 A, cos phi 0,91-0,86. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 90,1 %. Obudowa IP55, izolacja klasy F. Minimalny wskaźnik efektywności MEI ? 0,70.

• praca z wodą o gęstości 998,2 kg/m3 przy temperaturze wybranej 20 °C
• maksymalne ciśnienie robocze 16 bar
• zakres temperatury otoczenia -20 . 50 °C

Zastosowania i warunki instalacji

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Przeznaczenie na ciecz wodną, nie jest samozasysająca. Montaż na stopkach, bez bloku wspornego, z połączeniami kołnierzowymi zgodnymi z EN 1092-1.

Masa netto 79 kg, masa brutto 96 kg, objętość wysyłkowa 0,315 m3. Dzięki kompaktowej budowie i dostępności ram podstawy GRUNDFOS instalacja przebiega bez dodatkowych modyfikacji rurociągów.

Zgodność z normami i serwis

Zgodność z ISO 5199, EN 733, EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału. Wymiary nominalne zgodne z EN 733, 10 bar, przy kołnierzach do DN 150 oznaczenie PN 16 umożliwia pracę do 16 bar. Dostępność części zamiennych wspiera utrzymanie sprawności w długim okresie eksploatacji.
