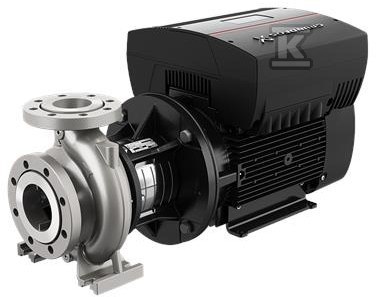

Pompa typu NBE 65-315/314 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 97707742

Uniwersalna pompa odśrodkowa monoblokowa do ciągłej regulacji wydajności

Pompa z wlotem osiowym z serii NBE to jednostopniowa pompa odśrodkowa o spiralnym korpusie, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodociągowych, przemysłowych i HVAC. Konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rurociągów, co skraca czas serwisu i ogranicza prace montażowe. Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, zintegrowany z przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej. Umożliwia to ciągłą regulację prędkości obrotowej i dopasowanie osiągów pompy do aktualnych wymagań instalacji.

Konstrukcja, materiały i serwisowanie

Urządzenie ma osiowy króciec ssawny i promieniowy króciec tłoczny z poziomym wałem. Wykonanie zgodne jest z ISO 5199, a wymiary i nominalne osiągi odnoszą się do EN 733 na 10 bar. Kołnierze ssawny i tłoczny są typu PN 16 o wymiarach według EN 1092-1, a w zakresie do DN 150 włącznie pompa może pracować przy ciśnieniu roboczym 16 bar. Uszczelnienie wału z mieszkiem gumowym jest nieodciążone i ma wymiary zgodne z EN 12756. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Dzięki temu uzyskuje się stabilną pracę przy zmiennych obciążeniach i mniejsze drgania.

Zastosowania i zakres pracy

Pompy typu NB i NBE znajdują zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Seria obejmuje przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych obiegów jak i większych sieci dystrybucyjnych. Do większości pomp dostępne są ramy podstawy konstrukcji Grundfos, co ułatwia montaż i stabilizację zespołu napędowego.

Sterowanie i kompatybilność

Wersja NBE jest wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości, co zapewnia płynną regulację wydajności bez dodatkowych zaworów dławiących. Alternatywnie warianty z serii mogą być łączone z zewnętrzną przetwornicą Grundfos CUE. Zintegrowany regulator PI utrzymuje zadane parametry pracy w sposób automatyczny. Konstrukcja back-pull-out umożliwia serwisowanie nawet dużych pomp przez jedną osobę przy użyciu dźwigu, bez demontażu korpusu ani rurociągów.
