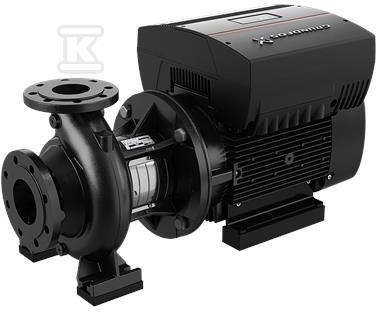

Pompa typu NBE 65-315/314 AASF2AESBQQENWA, odśrodkowa, jednostopniowa 98666285

Uniwersalna pompa odśrodkowa z wlotem osiowym do ciągłej regulacji wydajności

Jednostopniowa pompa monoblokowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w różnych instalacjach przemysłowych i użyteczności publicznej. Wykonana zgodnie z ISO 5199, ma wymiary i nominalne osiągi według EN 733 przy ciśnieniu 10 bar, a kołnierze ssawny i tłoczny typu PN 16 o wymiarach wg EN 1092-2 pozwalają na pracę przy ciśnieniu roboczym do 16 bar w zakresie do DN 150. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika, pokrywy i wirnika bez naruszania obudowy pompy ani rurociągów, co skraca czas serwisu. Napęd stanowi sprzężony bezpośrednio synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, z wbudowaną przetwornicą częstotliwości i regulatorem PI umieszczonym w skrzynce zaciskowej. Rozwiązanie zapewnia ciągłą regulację prędkości obrotowej i dopasowanie pracy pompy do aktualnego zapotrzebowania.

Konstrukcja back-pull-out i silnik z wbudowaną przetwornicą

Korpus spiralny z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym to układ typowy dla pomp serii NB/NBE, zapewniający stabilny przepływ i łatwy montaż w linii. Uszczelnienie wału z mieszkiem gumowym jest nieodciążone i wykonane zgodnie z DIN EN 12756. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone wg ISO 1940-1 klasa 6,3.

Silnik MGE z magnesami stałymi współpracuje z przetwornicą częstotliwości zintegrowaną w obudowie silnika. Regulator PI pozwala na automatyczne utrzymanie zadanej wartości, a zmienna prędkość obrotowa ogranicza pracę na zamkniętej klapie i zmniejsza zużycie energii w okresach zmiennego zapotrzebowania. W omawianej wersji moc silnika wynosi 11,0 kW, a zakres przetwornika różnicy ciśnienia to 0 - 4 bar.

Zastosowania przemysłowe i instalacyjne

Pompy typu NBE sprawdzają się tam, gdzie potrzebne jest pewne i ekonomiczne tłoczenie cieczy. Typowe obszary to:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach,
• przemysłowe instalacje podnoszenia ciśnienia i transferu cieczy,
• systemy HVAC,
• nawadnianie.

Seria zapewnia przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do małych obiegów jak i większych instalacji przemysłowych. Dzięki konstrukcji back-pull-out nawet większe pompy mogą być serwisowane przez jedną osobę przy użyciu dźwigu, bez demontażu rurociągów.

Zgodność z normami i warunki pracy

Urządzenie jest zgodne z ISO 5199, a kołnierze ssawny i tłoczny spełniają EN 1092-2. Wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym wersje z kołnierzami do DN 150 są oznaczone jako PN 16. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756. Pompa jest normalnie ssąca, jednostopniowa, odśrodkowa, z poziomym wałem i konstrukcją umożliwiającą szybki dostęp do wirnika.
