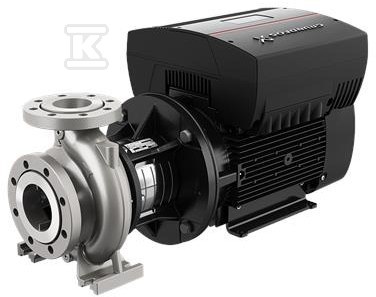

Pompa typu NBE 65-315/320 AAF2LESBQQEOWA, odśrodkowa, jednostopniowa 97707745

Pompa odśrodkowa Grundfos NBE 65-315/320 do ciągłej pracy w instalacjach przemysłowych i HVAC

Pompa NBE 65-315/320 AAF2LESBQQEOWA to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Zaprojektowana jest do niezawodnego i ekonomicznego zasilania w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu. Seria NB/NK zapewnia przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, a konkretna wersja 65-315/320 pracuje z nominalnym przepływem 90,21 m3/h przy wysokości nominalnej 31,07 m przy prędkości zadanej 1447 rpm. Wirnik o rzeczywistej średnicy 320 mm i nominalnej 315 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Konstrukcja, materiały i serwis

Konstrukcja back-pull-out w pompach NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co umożliwia serwis nawet największych jednostek przez jedną osobę przy użyciu dźwigu. Korpus hydrauliczny wykonany jest ze stali nierdzewnej, obudowa pompy z materiału EN 1.4517 / ASTM CD4MCuN, pierścień zużycia z tej samej stali nierdzewnej EN 1.4517 / ASTM CD4MCuN, a wirnik również ze stali nierdzewnej EN 1.4517 / ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4462 / SAF 2205. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w tej wersji zastosowano pojedyncze uszczelnienie typu BQQE. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary i osiągi nominalne z EN 733. Pompa spełnia wymagania ISO 5199, a tolerancja krzywej to ISO9906:2012 3B.

Parametry pracy, sterowanie i napęd

Urządzenie pracuje z cieczą wodną o gęstości 998,2 kg/m3 w zakresie temperatur -25 . 120 °C, przy temperaturze roboczej odniesienia 20 °C. Maksymalne ciśnienie pracy wynosi 16 bar, a połączenia kołnierzowe są oznaczone PN 16. Króciec ssawny to DN 80, króciec tłoczny DN 65, zgodnie z normą połączeń EN 1092-1. Zintegrowana przetwornica częstotliwości umożliwia regulację prędkości w zakresie 180-2200 rpm. Napęd to silnik 4-biegunowy o mocy znamionowej P2 15 kW, zasilany 3 x 380-480 V przy 50 Hz, prąd znamionowy 26,7-21,8 A, cos phi 0,94-0,91. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 93,0 %, klasa izolacji F, stopień ochrony IP55. Smarowanie łożysk odbywa się smarem, a izolacja łożyska po stronie przeciwnej do sprzęgła to Steel Bearing.

Zastosowania i warunki instalacji

Pompa nadaje się do pięciu głównych obszarów: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Obudowa z podstawą jest standardem, a konstrukcja z nóżkami ułatwia montaż na posadzce. Dopuszczalny zakres temperatur otoczenia to -20 . 50 °C. Masa netto wynosi 224 kg, masa brutto 249 kg, a objętość transportu 0,707 m3. Dzięki stalowej konstrukcji, uszczelnieniu BQQE i możliwości pracy przy ciśnieniu do 16 bar pompa zapewnia stabilną pracę w ciągłych systemach przemysłowych i komunalnych.
