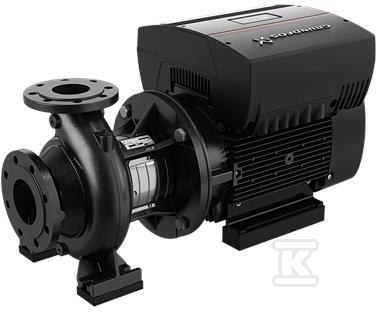

Pompa typu NBE 65-315/320 AASF2AESBQQEOWA, odśrodkowa, jednostopniowa 98976086

Uniwersalne zasilanie i podnoszenie ciśnienia w instalacjach przemysłowych i wodociągowych

Pompa typu NBE 65-315/320 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale pozwalają na prostą integrację z istniejącymi rurociągami, a konstrukcja back-pull-out ułatwia prace serwisowe bez rozcinania instalacji. Rozwiązanie sprawdza się tam, gdzie potrzebny jest stabilny przepływ przy zmiennym zapotrzebowaniu, a dostęp do urządzenia jest ograniczony.

Konstrukcja spiralna i serwis bez demontażu rurociągów

Urządzenie wykonano jako jednostopniową pompę odśrodkową z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale. Wirniki są hydraulicznie odciążone, a całość jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na niższą wibrację i mniejsze obciążenie łożysk.

Konstrukcja back-pull-out w serii NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to, że nawet większe agregaty można serwisować przez jedną osobę przy użyciu dźwigu, bez odcinania przewodów ssawnego i tłocznego.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• hydraulicznie odciążony wirnik
• wyważenie statyczne ISO 1940-1 klasa 6,3
• dostęp do wirnika i uszczelnienia bez demontażu rurociągów

Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji. Do większości pomp typu NB dostępne są ramy podstawy w konstrukcji Grundfos, co wspiera stabilny montaż i prawidłowe wyrównanie wału.

Zastosowania i zakres pracy

Pompy NB i NK są projektowane do pięciu głównych obszarów: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Dzięki temu sprawdzają się zarówno w wodociągach i stacjach podnoszenia ciśnienia, jak i w obiegach technologicznych i grzewczych.

Zakres pracy rodziny obejmuje przepływ od 2 do 1300 m3/h oraz wysokość podnoszenia od 2 do 160 m. W omawianej konfiguracji moc wynosi 15,0 kW, a zakres przetwornika różnicy ciśnień to 0 - 4 bar, co pozwala na precyzyjną regulację pracy w układach z zmiennym zapotrzebowaniem.

• podnoszenie ciśnienia w instalacjach przemysłowych
• tłoczenie cieczy w procesach produkcyjnych
• obiegi HVAC i systemy grzewczo-chłodnicze
• nawadnianie i systemy dystrybucji wody

Pompy mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w sterowaniu prędkością i dopasowaniu charakterystyki do instalacji.

Zgodność z normami i bezpieczeństwo eksploatacji

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny spełniają normę EN 1092-2. Wymiary i osiągi nominalne są zgodne z EN 733 przy 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

• zgodność z ISO 5199 dla pomp przemysłowych
• kołnierze EN 1092-2
• wymiary nominalne EN 733, 10 bar, z możliwością PN 16 do DN 150
• uszczelnienie wału wg EN 12756
• wyważenie ISO 1940-1 klasa 6,3

Parametry te ułatwiają dobór techniczny i integrację z instalacją, a także zapewniają przewidywalne warunki pracy przy zachowaniu wymagań normowych dla pomp odśrodkowych w zastosowaniach przemysłowych i wodociągowych.
