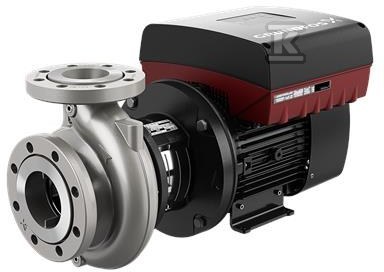

Pompa typu NBE 80-160/147-127 AAF2KESBQQENWB, odśrodkowa, jednostopniowa 99102408

Pompa odśrodkowa jednostopniowa do wody z wbudowaną przetwornicą częstotliwości

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja z poziomym wałem i możliwością montażu z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację wydajności bez dodatkowych urządzeń zewnętrznych. Dzięki temu instalator uzyskuje prosty montaż, a użytkownik końcowy stabilne parametry pracy przy zmiennym zapotrzebowaniu.

Konstrukcja ze stali nierdzewnej i serwis back-pull-out

Korpus pompy, wirnik oraz pierścień oporowy wykonano ze stali nierdzewnej. Korpus i wirnik to stal EN 1.4408, ASTM CF8M, pierścień oporowy to stal EN 1.4517, ASTM CD4MCuN, a wał to stal EN 1.4401, AISI 316. Brak powłoki wewnętrznej korpusu oznacza bezpośredni kontakt z pompowanym medium, co w połączeniu z materiałami odpornymi na korozję sprawdza się przy wodzie i cieczach o temperaturze od -25 °C do 120 °C.

Uszczelnienie wału to pojedyncze uszczelnienie mechaniczne typu BQQE zgodne z EN 12756. Łożyskowanie standardowe ze smarowaniem smarem zapewnia cichą pracę, a klasa szczelności silnika IP55 i izolacja klasy F pozwalają na pracę w zakresie temperatury otoczenia od -20 °C do 50 °C.

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce serwis jednej osoby z użyciem dźwigu jest możliwy nawet przy większych rozmiarach. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik hydraulicznie odciążony, co ogranicza obciążenia mechaniczne i wydłuża żywotność.

Sterowanie, wydajność i zakres pracy

Układ sterowania ma wbudowaną przetwornicę częstotliwości, bez czujnika ciśnienia. Silnik o mocy znamionowej 11 kW pracuje w sieci 3 x 380-500 V, 50 Hz, z prądem znamionowym 20,3-16,0 A i współczynnikiem mocy cos ? 0,93-0,90. Klasa efektywności IE5 i sprawność silnika przy pełnym obciążeniu 93,1 % przekładają się na niższe zużycie energii. Prędkość znamionowa silnika to 360-4000 obr/min, a prędkość na której oparte są dane pompy to 2901 obr/min.

Dla tej wersji nominalna średnica wirnika to 160 mm, a rzeczywista średnica wirnika to 137 mm. Przy tych warunkach uzyskuje się przepływ znamionowy 161,1 m3/h przy wysokości podnoszenia 16,21 m. Tolerancja krzywej zgodna z ISO9906:2012 3B zapewnia powtarzalność osiągów.

Połączenia kołnierzowe zgodne z EN 1092-1, DN 100 na ssaniu i DN 80 na tłoczeniu, z klasą ciśnienia PN 16. Maksymalne ciśnienie robocze to 16 bar. Minimalny wskaźnik efektywności MEI ?0,70 potwierdza dobrą efektywność hydrauliczną w całym zakresie pracy. Masa netto to 123 kg, masa brutto 144 kg, a objętość wysyłkowa 0,509 m3.

Zastosowania przemysłowe i zgodność normowa

Pompa wpisuje się w rodzinę NB/NBE/NK/NKE, stosowaną w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Uniwersalność wynika z zakresu przepływu serii od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.

Zgodność z ISO 5199 dla pomp odśrodkowych, kołnierze zgodne z EN 1092-2 w dokumentacji serii oraz wymiary i osiągi nominalne zgodne z EN 733, 10 bar, przy czym wersje do DN 150 włącznie oznaczone są jako PN 16 i mogą pracować przy 16 bar. Wszystkie pompy serii są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

W praktyce instalator doceni brak stóp przy korpusie i możliwość montażu na ramie podstawy Grundfos, a użytkownik końcowy stabilną pracę przy wodzie o gęstości ok. 998,2 kg/m3 i temperaturze wybranej 20 °C.
