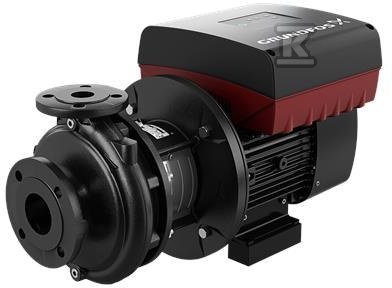

Pompa typu NBE 80-160/147-127 AASF2AESBQQENWB, odśrodkowa, jednostopniowa 99106396

Pompa odśrodkowa jednostopniowa z wbudowaną regulacją prędkości do wody

Pompa odśrodkowa wolutowa o osiowym króćcu ssawnym i promieniowym króćcu tłocznym z poziomym wałem, przeznaczona do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Konstrukcja back pull-out pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu pompy ani rurociągów, co umożliwia serwisowanie przez jedną osobę przy użyciu dźwigu. Zintegrowany silnik synchroniczny z magnesami trwałymi jest chłodzony wentylatorem, całkowicie zamknięty i współpracuje z wbudowaną przetwornicą częstotliwości oraz regulatorem PI umieszczonym w skrzynce zaciskowej silnika. Panel operatorski z czterocalowym wyświetlaczem TFT, przyciskami i wskaźnikiem Grundfos Eye umożliwia ciągłą regulację prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania.

Konstrukcja i materiały

Korpus pompy i pokrywa podstawy silnika wykonane są z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścień zużywający to mosiądz, wał ze stali nierdzewnej, a wewnętrzna powłoka komory pompy to CED. Uszczelnienie wału to pojedyncze, niezrównoważone uszczelnienie z falistą membraną gumową zgodne z DIN EN 12756, kod BQQE. Twarde powierzchnie uszczelniające to krzemek krzemu SiC po stronie wirującej i SiC po stronie stałej, a uszczelnienie wtórne to EPDM. Przekładanie momentu odbywa się przez sprężynę i wokół membrany. Kołnierze ssawny i tłoczny zgodne są z EN 1092-2, a wymiary i osiągi nominalne z EN 733. Pompa nie ma nóżek, mocowanie do fundamentu odbywa się śrubami przez stopki korpusu i silnika. Osłony sprzęgła są fabrycznie zamontowane na podstawie silnika.

Sterowanie i parametry pracy

Silnik klasy IE5 wg IEC 60034-30-2, z tolerancjami elektrycznymi wg IEC 60034, nie wymaga zewnętrznej ochrony silnikowej. W skrzynce zaciskowej przewidziano jeden dedykowany wejście cyfrowe, dwa wejścia analogowe 0(4)-20 mA, 0-5 V, 0-10 V, 0.5 - 3.5 V oraz zasilanie 5 V dla potencjometru i czujnika. Przetwornica częstotliwości jest wbudowana, czujnik ciśnienia nie jest w standardzie. Minimalny wskaźnik efektywności MEI wynosi ? 0,70, co wg rozporządzenia Komisji UE jest wartością referencyjną dla najlepszych pomp wodnych dostępnych od 1 stycznia 2013.

Praca jest obliczona dla prędkości 2901 rpm. Znamionowy przepływ to 161,1 m3/h przy wysokości podnoszenia 16,61 m. Średnica wirnika rzeczywista to 137 mm, nominalna 160 mm, średnica wału 24 mm. Zakres temperatury cieczy to -25 °C . 120 °C, temperatura doboru 20 °C, gęstość 998,2 kg/m3. Maksymalne ciśnienie robocze to 16 bar, tolerancja krzywej wg ISO9906:2012 3B. Masa netto to 127 kg, masa brutto 148 kg, objętość wysyłkowa 0,509 m3. Silnik o mocy 11 kW zapewnia płynną regulację bez dodatkowych urządzeń.

Zastosowania i zgodność z normami

Pompa nadaje się do instalacji zaopatrzenia w wodę, przemysłowych instalacji podnoszenia ciśnienia, przemysłowego tłoczenia cieczy, HVAC oraz nawadniania. Wszystkie pompy serii są zgodne z ISO 5199, statycznie wyważone wg ISO 1940-1 klasa 6,3, a wirniki hydraulicznie odciążone. Kołnierze do DN 150 są oznaczone PN 16 i mogą pracować przy ciśnieniu 16 bar, mimo że wymiary nominalne odnoszą się do EN 733 10 bar. Wymiary uszczelnienia mechanicznego odpowiadają EN 12756. Dzięki konstrukcji back pull-out konserwacja nie wymaga rozcinania rurociągów, a zintegrowana regulacja prędkości pozwala ograniczyć zużycie energii w zmiennych warunkach pracy.
