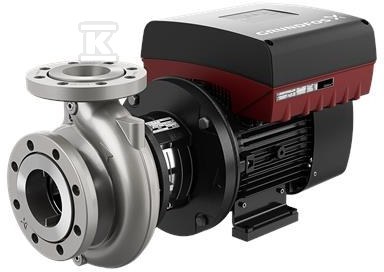

Pompa typu NBE 80-160/147-127 AASF2KESBQQENWB, odśrodkowa, jednostopniowa 99100583

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa z serii NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania w wielu typach instalacji. Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Urządzenie jest zgodne z ISO 5199, a kołnierze ssawny i tłoczny spełniają EN 1092-2. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a wymiary i osiągi nominalne odnoszą się do EN 733 przy 10 bar, przy czym kołnierze do DN 150 są oznaczone PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar.

Budowa i materiały odporne na korozję

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M. Wał to stal nierdzewna EN 1.4401, AISI 316. Pierścień zużycia to stal nierdzewna EN 1.4517, ASTM CD4MCuN. Brak powłoki wewnętrznej korpusu. Wirnik o rzeczywistej średnicy 137 mm przy średnicy nominalnej 160 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału typu BQQE, pojedyncze, zapewnia szczelność przy pracy z wodą w zakresie temperatury cieczy od -25 °C do 120 °C. Zakres temperatur otoczenia to -20 °C do 50 °C. Smarowanie łożysk odbywa się smarem, a stopień ochrony silnika to IP55 przy klasie izolacji F.

Parametry pracy i napęd

Agregat pracuje z prędkością zadaną ok. 2901 obr/min i osiąga przepływ nominalny 161,1 m3/h przy wysokości nominalnej 16,21 m. Maksymalne ciśnienie pracy to 16 bar przy nominalnym ciśnieniu przyłącza PN 16. Przyłącze rurowne zgodne z EN 1092-1, króciec ssawny DN 100, króciec tłoczny DN 80. Zintegrowana przetwornica częstotliwości pozwala na regulację prędkości w zakresie 360-4000 obr/min. Silnik 2-biegunowy o mocy znamionowej P2 11 kW, zasilany 3 x 380-500 V, 50 Hz, pobiera 20,3-16,0 A przy cos phi 0,93-0,90. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 93,1 %, minimalny wskaźnik efektywności IE min 0,70. Tolerancja krzywej wg ISO9906:2012 3B. Masa netto 132 kg, masa brutto 153 kg, objętość transportowa 0,509 m3.

Zastosowania i serwis

Pompa sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Uniwersalność wynika z szerokiego zakresu przepływów i wysokości podnoszenia charakterystycznych dla serii NB/NK oraz możliwości zastosowania silnika MGE ze zintegrowaną przetwornicą lub zewnętrznej przetwornicy Grundfos CUE. Konstrukcja z blokiem podpierającym ułatwia montaż na ramie podstawy. Dostępność części zamiennych, takich jak pierścień zużycia, wał pompy, uszczelnienie i O-ring, wspiera utrzymanie sprawności w długim okresie eksploatacji.
