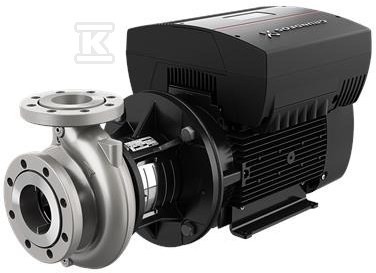

Pompa typu NBE 80-160/151 AAF2KESBQQEOWB, odśrodkowa, jednostopniowa 97711245

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa jednostopniowa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Wał poziomy, hydraulicznie odciążony wirnik oraz konstrukcja back-pull-out pozwalają na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet największych jednostek przy użyciu dźwigu przez jedną osobę. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 rpm, a silnik klasy IE5 o mocy znamionowej 15 kW zapewnia sprawność 92,8 % przy pracy na pełnym obciążeniu.

Konstrukcja z możliwością szybkiego serwisu i materiały odporne na korozję

Hydraulika wykonana jest ze stali nierdzewnej. Korpus pompy to EN 1.4408, ASTM CF8M, wirnik to EN 1.4408, ASTM CF8M, a wał to stal nierdzewna EN 1.4401, AISI 316. Pierścień zużycia z materiału EN 1.4517, ASTM CD4MCuN ogranicza ścieranie w strefie przepływu. Uszczelnienie mechaniczne wału pojedyncze typu BQQE ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny spełniają EN 1092-2.

Konstrukcja back-pull-out oznacza, że konserwacja nie wymaga rozcinania instalacji. Wirniki są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Smarowanie łożysk odbywa się smarem, a obudowa zapewnia stopień ochrony IP55 przy klasie izolacji F. Zakres temperatur otoczenia -20 . 50 °C pozwala na pracę w typowych warunkach technicznych.

• szybki dostęp do wirnika i uszczelnienia bez demontażu rurociągów
• materiały nierdzewne w części hydraulicznej ograniczają korozję przy transporcie wody
• wał ze stali EN 1.4401, AISI 316 zwiększa odporność na działanie cieczy
• wyważenie ISO 1940-1 klasa 6,3 ogranicza drgania

Parametry pracy, sterowanie i silnik

Ustawienie fabryczne prędkości to 2895 rpm przy rzeczywistej średnicy wirnika 151 mm, nominalnie 160 mm. Przy tych warunkach uzyskuje się wydajność nominalną 178,7 m3/h przy wysokości podnoszenia 19,83 m. Maksymalne ciśnienie pracy to 16 bar, a połączenia kołnierzowe są oznaczone PN 16. Króciec ssawny DN 100 i tłoczny DN 80 zgodne są z normą połączeń EN 1092-1.

Zakres pracy cieczy obejmuje temperaturę -25 . 120 °C, a w warunkach nominalnych temperatura cieczy to 20 °C przy gęstości 998,2 kg/m3. Tolerancja krzywej spełnia ISO9906:2012 3B.

Napęd to silnik 2-biegunowy 50 Hz, 3 x 380-480 V, prąd znamionowy 26,7-22,0 A, cos phi 0,94-0,92. Wbudowana przetwornica zapewnia regulację bez dodatkowych szaf sterowniczych. Masa netto 146 kg, masa brutto 171 kg, a objętość transportowa 0,707 m3 ułatwiają planowanie logistyki.

• regulacja prędkości wbudowaną przetwornicą bez zewnętrznego sterownika
• silnik IE5 o sprawności 92,8 % przy pełnym obciążeniu
• praca przy ciśnieniu do 16 bar i temperaturze cieczy do 120 °C
• połączenia DN 100 ssanie / DN 80 tłoczenie w klasie PN 16

Zastosowania i zgodność z normami

Pompa jest zgodna z ISO 5199 dla pomp odśrodkowych, a wymiary i osiągi nominalne odnoszą się do EN 733. Dla kołnierzy do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar. Seria NB i NK obejmuje zakresy przepływu od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do konkretnego punktu pracy.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Stal nierdzewna w części hydraulicznej i uszczelnienie BQQE sprawdzają się przy transporcie wody w szerokim zakresie temperatur.
