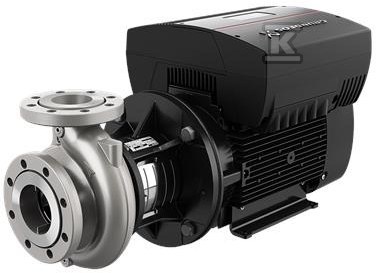

Pompa typu NBE 80-160/151 AAF2LESBQQEOWB, odśrodkowa, jednostopniowa 97711246

Uniwersalna pompa odśrodkowa do ciągłej regulacji wydajności

Jednostopniowa pompa odśrodkowa z wlotem osiowym i korpusem spiralnym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wymagających stabilnego przepływu i podnoszenia ciśnienia. Konstrukcja z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia kompaktowe wymiary i prosty montaż w układach przemysłowych, wodociągowych i HVAC. Rozwiązanie łączy zgodność z normami przemysłowymi z napędem umożliwiającym dopasowanie pracy do aktualnego zapotrzebowania.

Konstrukcja i serwisowanie

Pompa wykonana jest w układzie back-pull-out, co pozwala na zdjęcie silnika, podstawy silnika, pokrywy i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie bez rozcinania instalacji i możliwość obsługi nawet większych jednostek przez jedną osobę przy użyciu dźwigu.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• wał poziomy i wirnik hydraulicznie odciążony
• statyczne wyważenie zgodnie z ISO 1940-1 klasa 6,3
• nieodciążone uszczelnienie wału z mieszkiem gumowym o wymiarach zgodnych z DIN EN 12756

Hydrauliczne odciążenie wirnika ogranicza obciążenia mechaniczne, a precyzyjne wyważenie zmniejsza drgania i zużycie łożysk w pracy ciągłej.

Zgodność z normami i zakres pracy

Urządzenie zaprojektowano zgodnie z ISO 5199, a wymiary i nominalne osiągi odpowiadają EN 733. Kołnierze ssawny i tłoczny wykonano według EN 1092-1/EN 1092-2, w wykonaniu PN 16 dla kołnierzy do DN 150 włącznie, co pozwala na pracę przy ciśnieniu roboczym 16 bar. Dla pozostałych wielkości nominalne ciśnienie wynosi 10 bar.

Zakres pracy serii obejmuje przepływy od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m, co pokrywa zarówno małe instalacje użyteczności publicznej, jak i większe układy przemysłowe. Parametry te pozwalają dobrać pompę do zadań od cyrkulacji po tłoczenie na duże odległości.

Napęd zintegrowaną przetwornicą i typowe zastosowania

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem, połączony ze sprzęgłem z pompą. W skrzynce zaciskowej silnika umieszczono przetwornicę częstotliwości oraz regulator PI, co umożliwia ciągłą regulację zmiennej prędkości obrotowej. Osiągi pompy są w ten sposób dopasowywane do bieżących wymagań bez dodatkowych zaworów dławiących.

• stała regulacja prędkości i automatyczne utrzymanie punktu pracy
• mniejsze zużycie energii przy zmiennym zapotrzebowaniu
• płynny rozruch i ograniczenie udarów hydraulicznych

Pompa znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC oraz nawadnianiu. Uniwersalna budowa i możliwość pracy z przetwornicą czynią ją odpowiednią zarówno do pracy ciągłej, jak i do układów z sezonowymi zmianami obciążenia.
