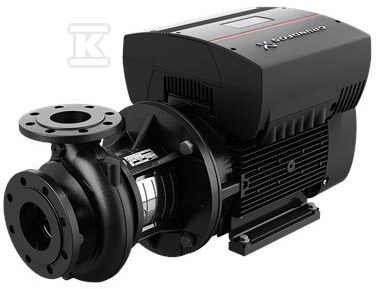

Pompa typu NBE 80-160/151 AASF2AESBAQEOWB, odśrodkowa, jednostopniowa 98157841

Uniwersalna pompa odśrodkowa do instalacji wodnych i przemysłowych

Pompa z rodziny NBE to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale. Wersja NBE 80-160/151 AASF2AESBAQEOWB, katalog 98157841, łączy uniwersalność zastosowań z konstrukcją ułatwiającą serwis i regulację pracy. Zintegrowana przetwornica częstotliwości pozwala na płynne dopasowanie wydajności do aktualnego zapotrzebowania, a wysoka sprawność napędu ogranicza pobór energii w ciągłej pracy.

Konstrukcja, materiały i trwałość

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co skraca czas przeglądów. Wirnik jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Uszczelnienie wału mechanicznego typu BAQE ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny spełniają EN 1092-2.

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, wirnik z żeliwa EN-GJL-200, ASTM class 30, a pierścienie zużywające się z mosiądzu. Wewnętrzna powłoka CED chroni komorę pompową, a wał ze stali nierdzewnej EN 1.4301, AISI 304 zapewnia odporność na korozję. Smarowanie łożysk odbywa się smarem.

Napęd to silnik 15 kW, 3 x 380-480 V, 50 Hz, 26,7-22,0 A, cos ? 0,94-0,92, 2 bieguny, klasa sprawności IE5, sprawność przy pełnym obciążeniu 92,8 %. Klasa ochrony IP55 i izolacji F pozwalają na pracę w typowych warunkach przemysłowych. Wskaźnik efektywności energetycznej MEI ? 0,70.

Parametry pracy i zakres zastosowania

Przy prędkości 2895 obr/min pompa osiąga przepływ nominalny ok. 178,7 m3/h przy wysokości podnoszenia 19,83 m. Średnica wirnika efektywna 151 mm, nominalna 160 mm. Przepływowa charakterystyka serii NB/NK obejmuje zakres od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co czyni typ NBE przydatnym w wielu instalacjach.

Przeznaczona jest do pompowania wody w zakresie temperatury 0 . 120 °C, przy gęstości ok. 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C, maksymalne ciśnienie pracy 16 bar. Króciec ssania DN 100, króciec tłoczenia DN 80, ciśnienie nominalne połączenia PN 16. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Typowe zastosowania to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Zintegrowana przetwornica i możliwość pracy z zewnętrzną przetwornicą Grundfos CUE ułatwiają utrzymanie stałego ciśnienia lub przepływu.

Montaż, serwis i zgodność

Pompa spełnia wymagania ISO 5199, a wymiary i osiągi nominalne są zgodne z EN 733. Dla kołnierzy do DN 150 włącznie dopuszczalne jest ciśnienie robocze 16 bar. Masa netto 146 kg, masa brutto 171 kg.

Dzięki konstrukcji back-pull-out serwis może być wykonany przez jedną osobę przy użyciu dźwigu, bez rozcinania instalacji. Standardowe podstawy firmy Grundfos są dostępne dla większości pomp typu NB, co ułatwia stabilne osadzenie na posadzce.
