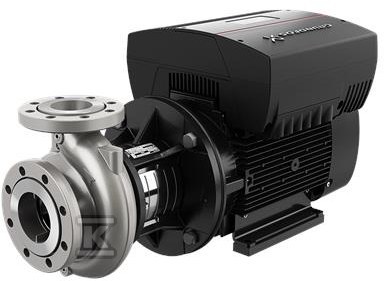

Pompa typu NBE 80-160/151 AASF2KESBQQEOWB, odśrodkowa, jednostopniowa 98352794

Uniwersalna pompa odśrodkowa do wody i instalacji przemysłowych

Pompa jednostopniowa z wirnikiem w obudowie spiralnej, osiowym króćcem ssawnym i promieniowym tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC oraz nawadniania. Konstrukcja back-pull-out w serii NB pozwala na zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwis nawet największych jednostek. Wersja z wbudowaną przetwornicą częstotliwości zapewnia płynną regulację prędkości w zakresie 360-4000 rpm i dopasowanie pracy do zmiennego zapotrzebowania.

Budowa i materiały odporne na korozję

Korpus pompy, wirnik oraz pierścień oporowy wykonano ze stali nierdzewnej, co ogranicza ryzyko korozji w pracy z wodą w szerokim zakresie temperatur od -25 °C do 120 °C przy temperaturze otoczenia -20 °C do 50 °C. Obudowa to stal EN 1.4408 / ASTM CF8M, wirnik ten sam materiał, wał ze stali EN 1.4401 / AISI 316, a pierścień oporowy ze stali EN 1.4517 / ASTM CD4MCuN. Uszczelnienie wału typu pojedynczego BQQE spełnia wymiary wg EN 12756. Kołnierze ssawny DN 100 i tłoczny DN 80 zgodne są ze standardem EN 1092-1, klasa ciśnieniowa PN 16, a maksymalne ciśnienie robocze wynosi 16 bar. Pompa pracuje na bloku wsporczym, bez nóżek, ze smarowanym łożyskowaniem. Wirniki są hydraulicznie odciążone, a całość statycznie wyważona wg ISO 1940-1 klasa 6,3.

Sterowanie i wydajność energetyczna

Wbudowana przetwornica częstotliwości umożliwia pracę z prędkością bazową 2895 rpm przy nominalnym przepływie 178,7 m3/h i wysokości podnoszenia 19,83 m. Średnica wirnika nominalna 160 mm, rzeczywista 151 mm. Tolerancja charakterystyki wg ISO9906:2012 3B. Napęd to silnik 15 kW, 2-biegunowy, 50 Hz, 3 x 380-480 V, prąd znamionowy 26,7-22,0 A, cos ? 0,94-0,92. Klasa sprawności IE5 przy sprawności silnika 92,8 % w pełnym obciążeniu, obudowa IP55, izolacja klasy F. Minimalny wskaźnik efektywności MEI ? 0,70 potwierdza wysoki poziom hydrauliczny. Smarowanie łożysk - smar.

Zastosowania i zgodność z normami

Pompa spełnia wymagania ISO 5199 dla pomp przemysłowych, kołnierze ssawny i tłoczny zgodne z EN 1092-2, a wymiary i osiągi nominalne odnoszą się do EN 733. Jednostki z kołnierzami do DN 150 mogą pracować przy ciśnieniu 16 bar. Zakres typowy dla serii to przepływy 2-1300 m3/h i wysokości podnoszenia 2-160 m. Dzięki temu rozwiązanie sprawdza się w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, systemach HVAC oraz nawadnianiu. Masa netto 155 kg, masa brutto 180 kg, objętość wysyłkowa 0,707 m3.
