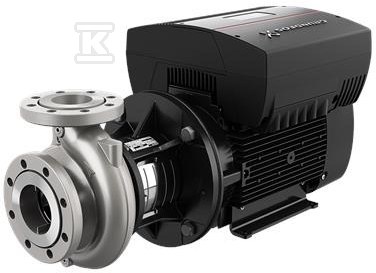

Pompa typu NBE 80-160/161 AAF2KESBQQEPWB, odśrodkowa, jednostopniowa 96870267

Pompa odśrodkowa jednostopniowa do zaopatrzenia w wodę, HVAC i przemysłu

Pompa NBE 80-160/161 AAF2KESBQQEPWB to jednostopniowa pompa odśrodkowa z wlotem osiowym, zaprojektowana do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i grzewczo-wentylacyjnych. Korpus spiralny, osiowy króciec ssawny i promieniowy króciec tłoczny przy poziomym wale ułatwiają montaż w układach z poziomym prowadzeniem rurociągów i pozwalają na szybki dostęp do części hydraulicznych bez rozcinania instalacji. Seria NB/NBE jest pozycjonowana jako uniwersalne rozwiązanie do pracy z czystymi cieczami o właściwościach zbliżonych do wody, gdzie liczy się stabilność pracy i możliwość serwisowania bez demontażu rurociągów.

Konstrukcja i serwisowanie

Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to, że nawet większe jednostki mogą być serwisowane przez jedną osobę przy użyciu dźwigu, co skraca przestoje i ogranicza prace instalacyjne. Wirniki są hydraulicznie odciążone, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na niższą wibrację i mniejsze obciążenie łożysk. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w długim okresie eksploatacji. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, co pozwala na stabilne osadzenie agregatu i redukcję drgań przenoszonych na posadzkę.

Zastosowania i kompatybilność

Pompy z rodziny NB i NK są stosowane w pięciu głównych obszarach:

• instalacje zaopatrzenia w wodę i podnoszenia ciśnienia w budynkach użyteczności publicznej i przemysłowych
• przemysłowe instalacje podnoszenia ciśnienia w procesach technologicznych
• przemysłowe tłoczenie cieczy o właściwościach zbliżonych do wody
• systemy HVAC do obiegu wody grzewczej i chłodniczej
• nawadnianie i układy cyrkulacyjne w rolnictwie i ogrodnictwie

Dzięki zakresowi przepływu od 2 do 1300 m3/h oraz wysokości podnoszenia od 2 do 160 m seria pokrywa zarówno małe instalacje cyrkulacyjne, jak i większe układy wodociągowe i przemysłowe. Opcja wyposażenia w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE pozwala na płynną regulację wydajności i dopasowanie pracy do zmiennego zapotrzebowania bez dodatkowych zaworów dławiących.

Normy, parametry pracy i wyposażenie

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odpowiadają normie EN 733 przy ciśnieniu 10 bar, przy czym pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Taki zakres ciśnieniowy pozwala na zastosowanie w instalacjach wymagających wyższych wartości roboczych bez zmiany geometrii przyłączy. Konstrukcja z poziomym wałem i osiowym wlotem ułatwia integrację z istniejącymi rurociągami, a zgodność z wymienionymi normami upraszcza dobór armatury i dokumentację powykonawczą dla instalatora.
