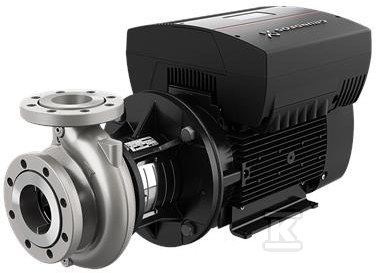

Pompa typu NBE 80-160/161 AAF2LESBQQEPWB, odśrodkowa, jednostopniowa 96934669

Pompa odśrodkowa jednostopniowa z wlotem osiowym do instalacji przemysłowych i wodnych

Pompa typu NBE 80-160/161 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Zaprojektowana zgodnie z ISO 5199, z wymiarami i nominalnymi osiągami wg EN 733, przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych, przemysłowych i HVAC. Konstrukcja monoblokowa z wlotem osiowym zapewnia stabilny przepływ i podnoszenie ciśnienia w szerokim zakresie zastosowań.

Budowa i serwisowanie

Urządzenie ma konstrukcję back-pull-out, która umożliwia demontaż silnika, podstawy silnika, pokrywy oraz wirnika bez naruszania obudowy pompy lub rurociągów. Dzięki temu nawet większe agregaty mogą być serwisowane przez jedną osobę z użyciem dźwigu. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, w wykonaniu nieodciążonym z mieszkiem gumowym. Wirniki są hydraulicznie odciążone i wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1, klasa 6,3. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos.

Napęd i sterowanie

Pompa jest połączona sprzęgłem z synchronicznym silnikiem elektrycznym z magnesami stałymi, chłodzonym wentylatorem. W wersji z silnikiem MGE przetwornica częstotliwości i regulator PI są umieszczone w skrzynce zaciskowej silnika, co pozwala na płynną regulację pracy bez dodatkowych szaf sterowniczych. Alternatywnie możliwe jest zastosowanie zewnętrznej przetwornicy Grundfos CUE. Rozwiązanie to sprawdza się w systemach wymagających utrzymania stałego ciśnienia lub przepływu.

Zastosowania i zgodność normowa

Pompa znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, w wykonaniu PN 16 o wymiarach według EN 1092-1. Wymiary i osiągi nominalne są zgodne z EN 733, 10 bar, a przy kołnierzach do DN 150 włącznie oznaczenie PN 16 pozwala na pracę przy ciśnieniu roboczym 16 bar. Zakres pracy serii obejmuje przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m.
