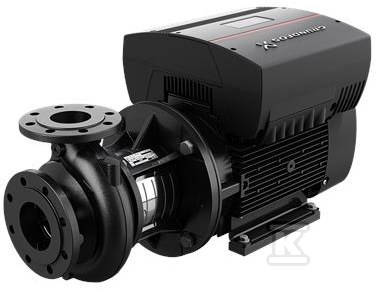

Pompa typu NBE 80-160/161 AASF2AESBAQEPWB, odśrodkowa, jednostopniowa 98157843

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Pompa typu NBE 80-160/161 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym, przeznaczona do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, zaopatrzenia w wodę, HVAC oraz nawadniania. Wersja z wbudowaną przetwornicą częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 obr/min, a konstrukcja back-pull-out pozwala na demontaż silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów. Dzięki temu nawet większe egzemplarze mogą być serwisowane przez jedną osobę przy użyciu dźwigu.

Budowa, materiały i serwis

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścień oporowy to mosiądz, wał ze stali nierdzewnej EN 1.4301, AISI 304. Wewnętrzna powłoka korpusu CED zwiększa odporność na korozję. Uszczelnienie wału to pojedyncze mechaniczne uszczelnienie BAQE o wymiarach zgodnych z EN 12756. Łożyskowanie standardowe, smarowane smarem. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirniki hydraulicznie odciążone. Kołnierze ssawny i tłoczny zgodne z EN 1092-2, a cała konstrukcja spełnia wymagania ISO 5199. Wersja bez nóżek, z blokiem podtrzymującym, ułatwia montaż na ramie podstawy Grundfos.

Parametry pracy i zastosowanie

Urządzenie pracuje z wirnikiem o średnicy rzeczywistej 161 mm przy nominalnej 160 mm. Przy prędkości 2895 obr/min zapewnia przepływ znamionowy ok. 188,7 m3/h przy wysokości podnoszenia ok. 24,22 m, z tolerancją krzywej ISO9906:2012 3B. Zakres temperatury pompowanej cieczy to 0 . 120 °C, przy wybranej temperaturze 20 °C i gęstości 998,2 kg/m3. Temperatura otoczenia -20 . 50 °C. Maksymalne ciśnienie robocze 16 bar, przy klasie ciśnieniowej połączeń PN 16. Króciec ssawny DN 100, króciec tłoczny DN 80. Seria NB/NK pokrywa przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co czyni ją uniwersalną w instalacjach zaopatrzenia w wodę, przemysłowym podnoszeniu ciśnienia, tłoczeniu cieczy, HVAC i nawadnianiu.

Napęd, efektywność i warunki instalacji

Napęd to silnik 2-biegunowy o mocy znamionowej P2 18,5 kW, zasilany 3 x 380-480 V, 50 Hz, prąd znamionowy 33,0-27,8 A, cos phi 0,94-0,92. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %. Obudowa IP55, izolacja klasy F. Minimalny wskaźnik efektywności MEI ? 0,70. Waga netto 153 kg, brutto 178 kg, objętość wysyłkowa 0,707 m3. Brak czujnika ciśnienia w standardzie, przetwornica wbudowana. Dzięki klasie PN 16 i zgodności z EN 733 pompy z kołnierzami do DN 150 mogą pracować przy ciśnieniu roboczym 16 bar.
