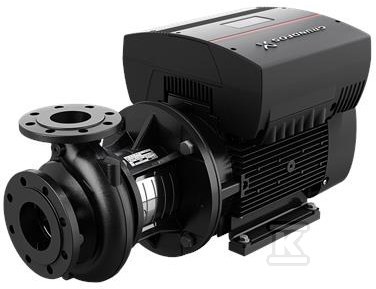

Pompa typu NBE 80-160/161 AASF2AESBQQEPWB, odśrodkowa, jednostopniowa 98979869

Pompa odśrodkowa jednostopniowa z wlotem osiowym i zintegrowaną regulacją prędkości

Pompa typu NBE 80-160/161 z silnikiem MGE to normalnie ssąca, jednostopniowa pompa odśrodkowa zaprojektowana zgodnie z ISO 5199, o wymiarach i nominalnych osiągach według EN 733. Wykonanie z kołnierzami PN 16 wg EN 1092-2, osiowym króćcem ssawnym DN 100 i promieniowym króćcem tłocznym DN 80, z poziomym wałem, pozwala na montaż w klasycznych instalacjach przemysłowych i budynków użyteczności publicznej. Zintegrowana przetwornica częstotliwości z regulatorem PI umieszczonym w skrzynce zaciskowej silnika umożliwia ciągłą zmianę prędkości obrotowej i dopasowanie pracy do aktualnego zapotrzebowania, bez dodatkowych szaf sterowniczych.

Konstrukcja, materiały i serwisowanie

Korpus spiralny wykonany jest z żeliwa szarego EN-GJL-250, a wirnik z EN-GJL-200 z powłoką CED wewnątrz komory. Uszczelnienie wału z mieszkiem gumowym jest zgodne z DIN EN 12756, a mechaniczne uszczelnienie pojedyncze zapewnia szczelność przy pracy z wodą i cieczami o podobnych właściwościach. Średnica wału wynosi 24 mm, a rzeczywista średnica wirnika to 161 mm przy nominalnej 160 mm.

Konstrukcja back-pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez rozłączania korpusu pompy z rurociągiem. W praktyce oznacza to serwisowanie przez jedną osobę przy użyciu dźwigu, bez demontażu instalacji. Pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3, a wirnik jest hydraulicznie odciążony, co ogranicza obciążenia łożysk i poprawia stabilność pracy.

Kołnierze ssawny i tłoczny są zgodne z EN 1092-2, a wymiary nominalne odpowiadają EN 733. Dla kołnierzy do DN 150 pompa jest oznaczona jako PN 16 i może pracować przy ciśnieniu roboczym do 16 bar. Smarowanie łożysk odbywa się smarem, a blokada suportu jest obecna.

Napęd, sterowanie i efektywność

Napęd stanowi synchroniczny silnik elektryczny z magnesami stałymi, chłodzony wentylatorem. Moc na wale P2 to 18,5 kW przy zasilaniu 3 x 380-480 V, 50 Hz, prąd znamionowy 37,0-31,0 A, współczynnik mocy cos phi 0,91-0,88. Klasa sprawności IE3 wynosi 92,4 %, klasa ochrony IP55, klasa temperaturowa F, a mocowanie zgodne z IEC 34-7 to IM B35.

Przetwornica częstotliwości jest zintegrowana z silnikiem, a panel sterowania ma wykonanie standardowe z modułem funkcji Bomba I/O. Zakres prędkości silnika to 480-3540 1/min, a punkt pracy na którym oparte są dane to 2940 1/min. Minimalny wskaźnik efektywności MEI jest ? 0,70, co przekłada się na niższe zużycie energii w zmiennych warunkach obciążenia.

Zastosowania i warunki pracy

Urządzenie jest przeznaczone do niezawodnego i ekonomicznego zasilania w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie.

W warunkach nominalnych pompa osiąga przepływ 191,6 m3/h przy wysokości podnoszenia 25,8 m. Maksymalne ciśnienie pracy to 16 bar, a zakres temperatury medium to -25 ... 120 °C przy gęstości odniesienia 998,2 kg/m3. Klasa akceptacji ISO to ISO9906:2012 3B, a wykonanie kodu to AS.

Masa netto wynosi 211 kg, masa brutto 236 kg, a objętość wysyłkowa 0,707 m3. Kraj pochodzenia to Węgry.
