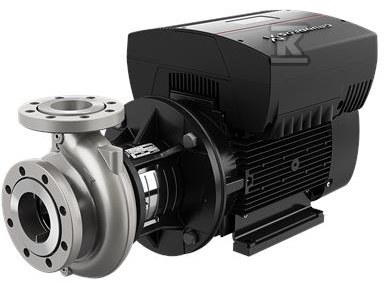

Pompa typu NBE 80-160/161 AASF2KESBQQEPWB, odśrodkowa, jednostopniowa 98354761

Uniwersalna pompa odśrodkowa do zaopatrzenia w wodę i instalacji przemysłowych

Pompa typu NBE 80-160/161 AASF2KESBQQEPWB, katalog 98354761, to jednostopniowa pompa odśrodkowa z korpusem spiralnym, przeznaczona do niezawodnego i ekonomicznego zasilania w różnych instalacjach. Budowa z osiowym króćcem ssawnym i promieniowym króćcem tłocznym przy poziomym wale zapewnia prosty montaż w układach z poziomym prowadzeniem rurociągów. Seria NB/NBE/NK/NKE obejmuje rozwiązania o przepływie od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m, co pozwala dobrać jednostkę do konkretnych wymagań hydraulicznych. Symbol oznaczenia opisuje szczegółową konfigurację, dlatego dobór technicznych parametrów wymaga weryfikacji w instrukcji producenta lub z przedstawicielem.

Konstrukcja i serwis

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to szybszy dostęp do części wirujących i możliwość obsługi nawet dużych jednostek przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, co przekłada się na stabilną pracę i mniejsze drgania. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Do większości pomp typu NB dostępne są ramy podstawy konstrukcji Grundfos, ułatwiające stabilne osadzenie i wyrównanie.

Zastosowania i kompatybilność

Pompy serii NB i NK sprawdzają się w typowych zastosowaniach przemysłowych i komunalnych:

• instalacje zaopatrzenia w wodę
• przemysłowe instalacje podnoszenia ciśnienia
• przemysłowe tłoczenie cieczy
• systemy HVAC
• nawadnianie

Uniwersalna budowa pozwala na pracę z czystymi cieczami w instalacjach przemysłowych i komunalnych, gdzie wymagana jest stała wydajność przy ograniczonych kosztach eksploatacji. Opcjonalnie jednostka może być wyposażona w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje elastyczność w regulacji prędkości i dopasowaniu do zmiennego zapotrzebowania.

Normy i warunki pracy

Wszystkie pompy są zgodne z ISO 5199, a wymiary i osiągi nominalne odpowiadają normie EN 733 przy ciśnieniu 10 bar. Pompy z kołnierzami o wymiarach do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zgodność z normami zapewnia przewidywalność montażu i wymiany w istniejących instalacjach przemysłowych. Dzięki temu instalator może liczyć na standardowe połączenia kołnierzowe i uszczelnienia, a użytkownik końcowy na przewidywalną trwałość w typowych warunkach pracy.
