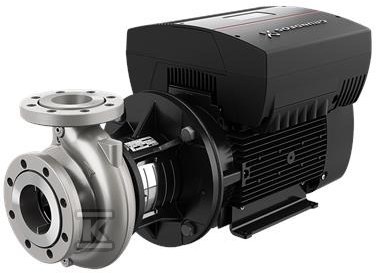

Pompa typu NBE 80-160/167 AAF2LESBQQEQWB, odśrodkowa, jednostopniowa 96934670

Pompa odśrodkowa jednostopniowa do niezawodnego zasilania cieczami

Pompa typu NBE to uniwersalne rozwiązanie z rodziny Grundfos NB/NK, przeznaczone do ekonomicznego i pewnego tłoczenia wody i innych cieczy w instalacjach przemysłowych i użyteczności publicznej. Jednostopniowa konstrukcja odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym na poziomym wale zapewnia stabilną pracę w szerokim zakresie hydraulicznych. Seria jest projektowana jako baza do zastosowań wymagających ciągłej dostępności, łatwego serwisowania i zgodności z normami przemysłowymi.

Konstrukcja back-pull-out i serwisowanie

Konstrukcja back-pull-out w pompach NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu pompy ani rurociągów. W praktyce oznacza to dostęp do części wirujących od strony napędowej, co skraca czas przeglądów i pozwala na obsługę nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wirniki są hydraulicznie odciążone, a cały zespół jest statycznie wyważony zgodnie z ISO 1940-1 klasa 6,3. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756, co ułatwia dobór części zamiennych i utrzymanie szczelności w warunkach ciągłej pracy.

Zakres pracy i typowe zastosowania

Pompy NB i NK są stosowane w pięciu głównych obszarach: instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Zakres hydrauliczny serii obejmuje przepływy od 2 do 1300 m3/h przy wysokościach podnoszenia od 2 do 160 m, co pozwala dobrać agregat do małych obiegów jak i do dużych systemów dystrybucyjnych.

• instalacje wodociągowe i podnoszenie ciśnienia w obiektach użyteczności publicznej
• przemysłowe obiegi technologiczne i tłoczenie cieczy
• systemy HVAC i cyrkulacja w instalacjach grzewczo-chłodniczych
• nawadnianie i zaopatrzenie w wodę w rolnictwie i ogrodnictwie

Wersje NBE mogą być wyposażone w silnik MGE ze zintegrowaną przetwornicą częstotliwości lub w zewnętrzną przetwornicę Grundfos CUE, co daje możliwość płynnej regulacji wydajności i ograniczenia poboru energii w pracy zmienno-przepływowej.

Zgodność z normami i warunki pracy

Wszystkie pompy są zgodne z ISO 5199, a kołnierze ssawny i tłoczny wykonane są zgodnie z EN 1092-2. Wymiary i osiągi nominalne odnoszą się do normy EN 733 przy 10 bar. Pompy z kołnierzami do DN 150 włącznie są oznaczone jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Zastosowanie standardowych wymiarów uszczelnienia, kołnierzy i wyważenia ułatwia integrację z istniejącymi instalacjami oraz planowanie przeglądów zgodnie z praktyką instalacyjną.
