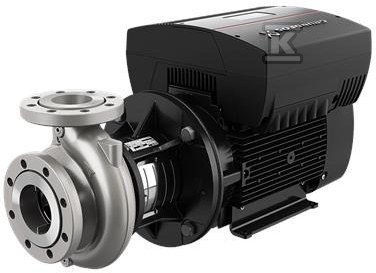

Pompa typu NBE 80-160/167 AAF2NESBQQEQWB, odśrodkowa, jednostopniowa 98387857

Pompa odśrodkowa jednostopniowa do wody

Pompa typu NBE 80-160/167 to jednostopniowa, niezasysająca pompa odśrodkowa z korpusem spiralnym. Konstrukcja z osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem zapewnia prosty montaż w układach rurowych, a rozwiązanie back pull-out pozwala zdjąć silnik, podstawę silnika, pokrywę i wirnik bez demontażu korpusu ani rurociągów. Dzięki temu nawet większe egzemplarze mogą być serwisowane przez jedną osobę przy użyciu dźwigu.

Konstrukcja i materiały

Korpus hydrauliczny i wirnik wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M, wał ze stali nierdzewnej EN 1.4401, AISI 316. Pierścień zużywający to Graflon. Uszczelnienie wału typu BQQE jest pojedyncze, z niezrównoważonym gumowym uszczelnieniem harmonijkowym zgodnym z DIN EN 12756. Wirnik o rzeczywistej średnicy 167 mm przy nominalnej 160 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3. Kołnierze ssawny i tłoczny wykonano zgodnie z EN 1092-1, klasa PN 16, co przy króćcach DN 100 na ssaniu i DN 80 na tłoczeniu pozwala na pracę przy maksymalnym ciśnieniu roboczym 16 bar. Wymiary i osiągi nominalne odnoszą się do EN 733, a konstrukcja spełnia wymagania ISO 5199. Tolerancja krzywej pracy to ISO9906:2012 3B, a smarowanie łożysk to smar.

Praca i sterowanie

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury cieczy od -25 °C do 120 °C, przy temperaturze otoczenia od -20 °C do 50 °C. Przy prędkości 2895 rpm uzyskuje się przepływ nominalny ok. 196,7 m3/h przy wysokości podnoszenia ok. 26,71 m. Gęstość odniesienia to 998,2 kg/m3 przy temperaturze doboru 20 °C. Zintegrowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 360-4000 rpm, a silnik o mocy znamionowej P2 22 kW pracuje w sieci 3 x 380-480 V, 50 Hz, z prądem znamionowym 39,2-31,5 A i współczynnikiem mocy 0,94-0,93. Klasa sprawności IE5 i sprawność silnika przy pełnym obciążeniu 92,9 % przekładają się na niższe zużycie energii w pracy ciągłej. Obudowa silnika ma klasę IP55, izolacja klasy F, liczba biegunów 2. Minimalny wskaźnik efektywności MEI ? 0,70 potwierdza wysoką efektywność hydrauliczną. Masa netto to 170 kg, masa brutto 195 kg, a objętość transportowa 0,707 m3.

Zastosowanie i montaż

Pompa sprawdza się w pięciu głównych obszarach: instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu. Dzięki stali nierdzewnej i uszczelnieniu BQQE jest odporna na korozję w typowych zastosowaniach wodnych. Brak stóp przy korpusie i brak bloku wsporczego upraszczają zabudowę na ramie podstawy Grundfos. Serwis back pull-out ogranicza czas przestoju, a zgodność z normami EN 12756 dla uszczelnienia i EN 1092-1 dla połączeń kołnierzowych ułatwia integrację z istniejącymi rurociągami.
