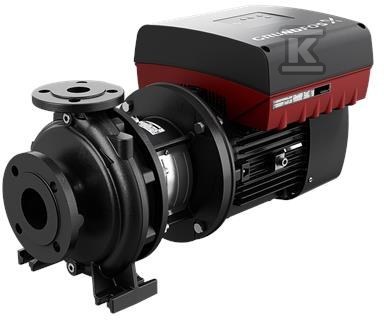

Pompa typu NBE 80-160/175 AAF2AESBAQEJWA, odśrodkowa, jednostopniowa 99099801

Pompa odśrodkowa jednostopniowa do ciągłej pracy w instalacjach wodnych i HVAC

Pompa typu NBE 80-160/175 AAF2AESBAQEJWA z katalogiem 99099801 to jednostopniowa pompa odśrodkowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym oraz poziomym wałem. Rozwiązanie z rodziny NB/NK Grundfos jest projektowane do niezawodnego i ekonomicznego zasilania w wodę oraz do pracy w instalacjach przemysłowych, HVAC i nawadnianiu. Wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację prędkości w zakresie 180-2200 obr/min, a nominalna prędkość pracy bazowa wynosi 1450 obr/min.

Budowa, materiały i trwałość

Konstrukcja back-pull-out umożliwia demontaż silnika, podstawy silnika i wirnika bez rozłączania korpusu ani rurociągów, co skraca czas serwisu nawet przy dużych agregatach. Wirnik o efektywnym średnicy 175 mm przy nominalnej 160 mm jest hydraulicznie odciążony, a cała pompa jest statycznie wyważona zgodnie z ISO 1940-1 klasa 6,3.

Korpus pompy wykonano z żeliwa EN-GJL-250, ASTM class 35, a wirnik z żeliwa EN-GJL-200, ASTM class 30. Pierścienie zużywające się to mosiądz, a wewnętrzna powłoka komory pompy to CED. Wał ze stali nierdzewnej EN 1.4301, AISI 304 współpracuje z pojedynczym uszczelnieniem mechanicznym BAQE o wymiarach zgodnych z EN 12756. Smarowanie łożysk to smar, a izolacja łożyska strony N to stalowe łożysko.

Kołnierze ssawny DN 100 i tłoczny DN 80 są zgodne z EN 1092-2, przy nominalnym ciśnieniu połączenia PN 16. Maksymalne ciśnienie pracy to 16 bar, a dopuszczalna temperatura otoczenia to -20 . 50 °C. Pompa ma stopień ochrony IP55, klasę izolacji F i jest wyposażona w nóżki podpierające korpus.

Zastosowanie i parametry pracy

Urządzenie jest przeznaczone do pompowania wody w zakresie temperatury 0 . 120 °C, z temperaturą roboczą odniesienia 20 °C i gęstością 998,2 kg/m3. Tolerancja krzywej spełnia ISO9906:2012 3B2, a minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności hydraulicznej.

W tej konfiguracji nominalna wydajność to 101 m3/h przy wysokości podnoszenia 7,8 m. Silnik o mocy nominalnej P2 3 kW, 4-biegunowy, pracuje w sieci 50 Hz przy napięciu 3 x 380-500 V i prądzie 5,80-4,60 A, cos ? 0,91-0,86. Sprawność silnika przy pełnym obciążeniu to 90,1 %, klasa IE5. Masa netto to 71 kg, masa brutto 88 kg, a objętość opakowania 0,315 m3.

Typowe obszary użycia to instalacje zaopatrzenia w wodę, przemysłowe instalacje podnoszenia ciśnienia, przemysłowe tłoczenie cieczy, HVAC oraz nawadnianie. Pompy serii NB/NK są zgodne z ISO 5199, a wymiary i osiągi nominalne odnoszą się do EN 733, przy czym pompy z kołnierzami do DN 150 mogą pracować przy 16 bar.

Montaż, serwis i zgodność

Montaż odbywa się na standardowych kołnierzach EN 1092-2, co ułatwia integrację z istniejącymi rurociągami. Dzięki konstrukcji back-pull-out serwis może być wykonany przez jedną osobę z użyciem dźwigu, bez demontażu rurociągów. Do większości pomp NB dostępne są ramy podstawy Grundfos.

Produkt spełnia wymagania norm EN 1092-2 dla kołnierzy, EN 12756 dla uszczelnienia wału oraz jest zgodny z ISO 5199. Pochodzenie to HU, a kod taryfy 84137051.
