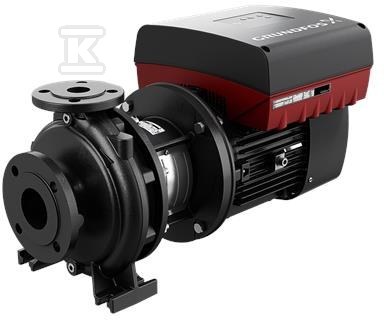

Pompa typu NBE 80-200/222 AAF2AESBQQEMWA, odśrodkowa, jednostopniowa 99100109

Uniwersalna pompa odśrodkowa do instalacji przemysłowych i wodnych

Pompa jednostopniowa z wirnikiem w obudowie spiralnej przeznaczona jest do niezawodnego i ekonomicznego zasilania różnymi cieczami w instalacjach przemysłowych, wodociągowych i HVAC. Konstrukcja z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym zapewnia prosty montaż w układach rurowych, a wersja z wbudowaną przetwornicą częstotliwości pozwala na płynną regulację wydajności bez dodatkowych urządzeń zewnętrznych.

Konstrukcja, materiały i serwis

Budowa back-pull-out w serii NB umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów. W praktyce oznacza to serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Część hydrauliczna wykonana jest z żeliwa szarego EN-GJL-250 [ASTM A48-40B] i EN-GJL-200 [ASTM A48-30B], z dodatkową ochroną galwaniczną korpusu. Elementy wirnika i wału współpracują ze stalą nierdzewną 1.4301 [AISI 304], a uszczelnienia i części gumowe to EPDM. Mechaniczne uszczelnienie wału ma wymiary zgodne z EN 12756.

Agregat wyposażono w silnik 90SC z wbudowaną przetwornicą częstotliwości i regulatorem PI w skrzynce zaciskowej. Sterowanie realizowane jest przez panel HMI300 w wersji ulepszonej oraz moduł FM300 Advanced. Silnik pracuje w klasie izolacji IP55, z klasą sprawności IE5 i sprawnością ok. 92,2 %. Wykonanie IM V1/B5, 4-biegunowe, 50 Hz, 3-fazowe, zasilanie 380 V, prąd 14,1-11,1 A przy mocy 7,5 kW, zakres prędkości 180-2200 obr/min.

Wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3, a wirniki hydraulicznie odciążone, co ogranicza obciążenia łożysk i wydłuża okres bezawaryjnej pracy.

Zastosowania i warunki pracy

Urządzenie przeznaczone jest do tłoczenia niepalnych, chemicznie obojętnych cieczy bez stałych i długowłóknistych zanieczyszczeń. Zakres temperatur cieczy -25 . 120 °C pozwala na pracę z wodą i innymi płynami o podobnych właściwościach w systemach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, HVAC oraz nawadnianiu.

Kołnierze ssawny i tłoczny zgodne są z EN 1092-2. Wymiary i osiągi nominalne odpowiadają EN 733 przy 10 bar, a pompy z kołnierzami do DN 150 włącznie oznaczone są jako PN 16 i mogą pracować przy ciśnieniu roboczym 16 bar. Seria zapewnia przepływy od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.

W omawianej konfiguracji króciec tłoczny to DN 80, króciec ssawny DN 100.

Zgodność z normami i montaż

Pompy NB i NK spełniają wymagania ISO 5199. Konstrukcja z wymienną tylną częścią ułatwia demontaż wirnika i innych węzłów bez odcinania korpusu od rurociągu. W komplecie dostarczany jest agregat z częścią hydrauliczną, wałem i silnikiem, wraz z paszportem i instrukcją montażu i eksploatacji.

Dzięki zgodności z normami EN 1092-2, EN 12756 i ISO 1940-1 pompa może być stosowana w instalacjach wymagających powtarzalnych parametrów montażowych i serwisowych.
