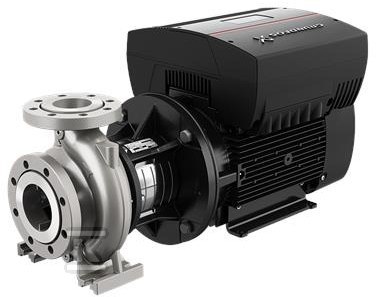

Pompa typu NBE 80-250/270 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 97707835

Pompa odśrodkowa jednostopniowa do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania w instalacjach wodnych i przemysłowych. Konstrukcja z poziomym wałem i możliwością demontażu typu back-pull-out pozwala na wyjęcie silnika, podstawy silnika i wirnika bez rozbierania korpusu ani rurociągów, co ułatwia serwis nawet w dużych agregatach. Wbudowana przetwornica częstotliwości umożliwia płynną regulację prędkości w zakresie 180-2200 rpm i dopasowanie pracy do aktualnego zapotrzebowania.

Budowa i materiały odporne na korozję

Korpus pompy, wirnik i pierścień zużywający wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Wał wykonano ze stali nierdzewnej EN 1.4462, SAF 2205. Brak powłoki wewnętrznej korpusu oznacza bezpośredni kontakt z pompowanym medium. Uszczelnienie wału typu BQQE w układzie pojedynczym spełnia wymiary zgodne z EN 12756. Łożyskowanie standardowe z smarowaniem smarem zapewnia cichą pracę, a wirniki są hydraulicznie odciążone i statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3.

Pompa ma stopę montażową i kołnierze zgodne z EN 1092-1, rozmiar ssania DN 100, tłoczenia DN 80, klasa ciśnieniowa PN 16. Maksymalne ciśnienie robocze wynosi 16 bar. Zakres temperatury otoczenia to -20 . 50 °C.

• korpus spiralny z osiowym ssaniem i promieniowym tłoczeniem
• konstrukcja back-pull-out ułatwiająca serwis bez demontażu rurociągów
• materiały ze stali nierdzewnej w części hydraulicznej

Wydajność, sterowanie i parametry pracy

Dane katalogowe odnoszą się do prędkości 1447 rpm. Przy nominalnym wirniku 250 mm, rzeczywista średnica wirnika wynosi 270 mm. Nominalny przepływ to 118,1 m3/h przy wysokości podnoszenia 22,41 m. Tolerancja krzywej zgodna z ISO9906:2012 3B.

Pompa przeznaczona jest do wody o temperaturze od -25 . 120 °C, przy gęstości odniesienia ok. 998,2 kg/m3. Minimalny wskaźnik efektywności MEI ? 0,70 świadczy o dobrej sprawności hydraulicznej w całym zakresie pracy. Wbudowana przetwornica częstotliwości pozwala na pracę bez dodatkowego czujnika ciśnienia.

• regulacja prędkości wbudowaną przetwornicą
• zakres pracy zgodny z EN 733, flansze PN 16 do DN 150
• zgodność z ISO 5199 dla pomp przemysłowych

Zastosowanie, dane elektryczne i montaż

Silnik o mocy znamionowej P2 11 kW, klasa IE5, sprawność przy pełnym obciążeniu 92,8 %, 4 bieguny, zasilanie 3 x 380-480 V, 50 Hz, prąd znamionowy 20,2-16,4 A, cos phi 0,92-0,90. Klasa obudowy IP55, izolacja klasy F. Typ łożyska po stronie N to Steel Bearing.

Masa netto wynosi 201 kg, masa brutto 225 kg, objętość transportu 0,707 m3. Pompa znajduje zastosowanie w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, tłoczeniu cieczy w przemyśle, HVAC oraz nawadnianiu. Zgodność z normami obejmuje ISO 5199, EN 1092-2 dla kołnierzy, EN 733 dla wymiarów i osiągów nominalnych, EN 12756 dla uszczelnienia wału.
