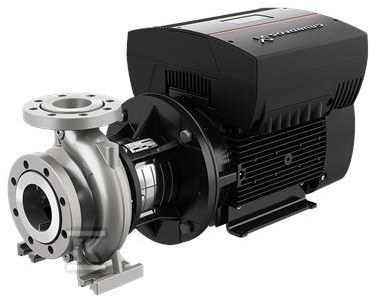

Pompa typu NBE 80-315/280 AAF2KESBQQENWA, odśrodkowa, jednostopniowa 97707836

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do transportu wody

Pompa odśrodkowa jednostopniowa z poziomym wałem, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania instalacjami wodnymi. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co ułatwia serwisowanie nawet w ciasnych warunkach montażowych. Wbudowana przetwornica częstotliwości pozwala na płynną regulację prędkości w zakresie 180-2200 obr/min, a wykonanie z materiałów odpornych na korozję zapewnia długą pracę z wodą w temperaturze od -25 °C do 120 °C.

Budowa i materiały odporne na pracę z wodą

Korpus spiralny wykonano ze stali nierdzewnej EN 1.4408, ASTM CF8M, z nóżkami montażowymi. Wirnik również ze stali nierdzewnej EN 1.4408, ASTM CF8M, jest hydraulicznie odciążony. Wał ze stali nierdzewnej EN 1.4401, AISI 316, współpracuje z pierścieniem zużywającym ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN. Uszczelnienie wału typu BQQE, pojedyncze, ma wymiary zgodne z EN 12756.

Połączenia kołnierzowe zgodne są z EN 1092-1, klasa PN 16. Króciec ssawny DN 100, króciec tłoczny DN 80. Maksymalne ciśnienie robocze 16 bar. Zakres temperatury otoczenia od -20 °C do 50 °C. Smarowanie łożysk smarem. Obudowa bez powłoki wewnętrznej.

Parametry pracy i napęd

Dane katalogowe odnoszą się do prędkości 1447 obr/min. Przy nominalnej średnicy wirnika 315 mm, rzeczywista średnica robocza wynosi 280 mm. Nominalny przepływ 106 m3/h przy wysokości podnoszenia 23,7 m. Tolerancja krzywej wg ISO9906:2012 3B. Łożyska standardowe, wyważenie statyczne wg ISO 1940-1 klasa 6,3.

Napęd to silnik 11 kW, 4-biegunowy, 50 Hz, zasilanie 3 x 380-480 V, prąd znamionowy 20,2-16,4 A, współczynnik mocy 0,92-0,90. Klasa sprawności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %. Obudowa silnika IP55, izolacja klasy F. Minimalny wskaźnik efektywności MEI ? 0,70. Masa netto 218 kg, masa brutto 251 kg, objętość wysyłkowa 0,951 m3.

Zastosowania i zgodność z normami

Wykonanie zgodne z ISO 5199, wymiary i osiągi nominalne wg EN 733, kołnierze wg EN 1092-2. Pompy serii NB/NK zapewniają przepływ od 2 do 1300 m3/h i wysokość podnoszenia od 2 do 160 m, co pozwala na dopasowanie do instalacji zaopatrzenia w wodę, przemysłowych instalacji podnoszenia ciśnienia, przemysłowego tłoczenia cieczy, HVAC oraz nawadniania.

Konstrukcja back-pull-out, stal nierdzewna w kluczowych elementach oraz wbudowana regulacja prędkości czynią pompę praktycznym wyborem dla instalatora i użytkownika końcowego wymagającego stabilnej pracy z wodą i łatwego dostępu serwisowego.
