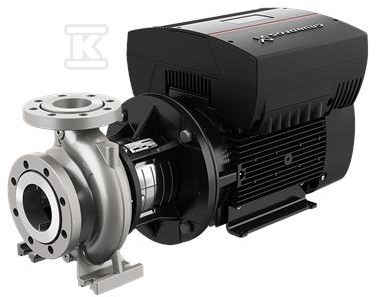

Pompa typu NBE 80-315/280 AAF2LESBQQENWA, odśrodkowa, jednostopniowa 97707837

Pompa odśrodkowa jednostopniowa z wbudowaną przetwornicą do wody i instalacji przemysłowych

Pompa odśrodkowa jednostopniowa z korpusem spiralnym, osiowym króćcem ssawnym i promieniowym króćcem tłocznym przeznaczona jest do niezawodnego i ekonomicznego zasilania wodą w instalacjach przemysłowych, zaopatrzenia w wodę, podnoszenia ciśnienia, HVAC oraz nawadniania. Konstrukcja back-pull-out umożliwia zdjęcie silnika, podstawy silnika i wirnika bez demontażu korpusu ani rurociągów, co pozwala na serwisowanie nawet dużych agregatów przez jedną osobę przy użyciu dźwigu. Wersja z wbudowaną przetwornicą częstotliwości zapewnia płynną regulację prędkości w zakresie 180-2200 rpm i dopasowanie pracy do zmiennego zapotrzebowania.

Budowa i materiały odporne na korozję

Agregat ma poziomą oś wału i jest montowany na stopkach. Korpus pompy, pierścień oporowy i wirnik wykonano ze stali nierdzewnej EN 1.4517, ASTM CD4MCuN, wał ze stali nierdzewnej EN 1.4462, SAF 2205. Uszczelnienie wału pojedyncze typu BQQE o wymiarach zgodnych z EN 12756. Kołnierze ssawny i tłoczny zgodne z EN 1092-1, ciśnienie nominalne PN 16, króciec ssawny DN 100, króciec tłoczny DN 80. Maksymalne ciśnienie robocze 16 bar. Zakres temperatury otoczenia -20 °C . 50 °C. Smarowanie łożysk smarem. Wirniki są hydraulicznie odciążone, a wszystkie pompy są statycznie wyważone zgodnie z ISO 1940-1 klasa 6,3. Brak powłoki wewnętrznej korpusu.

Parametry pracy i sterowanie

Dane katalogowe odnoszą się do prędkości 1447 rpm. Przepływ nominalny 106 m3/h przy wysokości podnoszenia 23,7 m. Średnica wirnika nominalna 315 mm, średnica rzeczywista 280 mm. Tolerancja charakterystyki ISO9906:2012 3B. Minimalny wskaźnik efektywności MEI ? 0,70. Przetłaczana ciecz woda, zakres temperatury cieczy -25 °C . 120 °C, gęstość odniesienia 998,2 kg/m3. Sterowanie z wbudowaną przetwornicą częstotliwości, bez czujnika ciśnienia. Silnik 4-biegunowy 11 kW, 50 Hz, napięcie znamionowe 3 x 380-480 V, prąd znamionowy 20,2-16,4 A, cos ? 0,92-0,90. Klasa efektywności IE5, sprawność silnika przy pełnym obciążeniu 92,8 %. Obudowa IP55, izolacja klasy F, łożysko po stronie N ze stali. Masa netto 218 kg, masa brutto 251 kg.

Zastosowania i zgodność z normami

Pompa spełnia wymagania ISO 5199, kołnierze zgodne z EN 1092-2, wymiary i osiągi nominalne zgodne z EN 733, 10 bar, a przy kołnierzach do DN 150 możliwość pracy przy 16 bar. Stosowana w instalacjach zaopatrzenia w wodę, przemysłowych instalacjach podnoszenia ciśnienia, przemysłowym tłoczeniu cieczy, systemach HVAC i nawadnianiu. Seria obejmuje zakres przepływów od 2 do 1300 m3/h i wysokości podnoszenia od 2 do 160 m.
